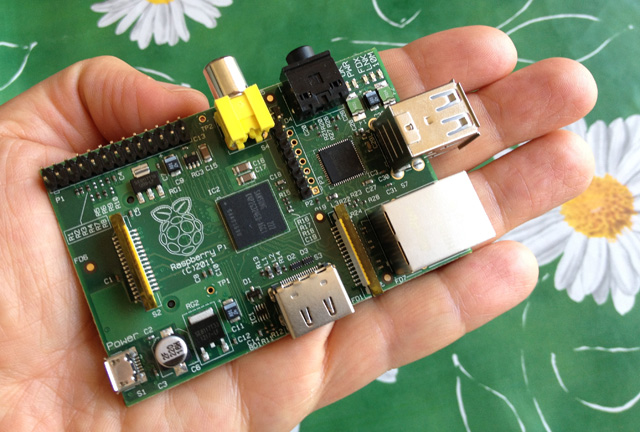

Raspberry Pi è un piccolo computer dalle dimensioni simili a quelle di una carta di credito dal costo approssimativo di cira 20 €. La scheda è stata sviluppata nel Regno Unito presso la Fondazione Raspberry Pi.
La fondazione ritiene che molti bambini ed adolescenti sono utenti passivi del computer non avendo nessuna conoscenza sul funzionamento del computer.
La fondazione ha creato Raspberry Pi con l’intenzione di offrire ad insegnanti e studenti uno strumento per capire come funzionano e come si programmano i computer.
Le performance grafiche della scheda sono interessanti: ottima qualità video, capacità di riprodurre filmati blue-ray e completo supporto 2D e 3D per i giochi.
L’uscita video può essere direttamente collegata su un televisore con ingresso HDMI oppure mediante l’uscita composita per il collegamento a televisori di vecchia generazione che non posseggono ingresso HDMI.
La ragione per cui si è scelto di adottare anche una connessione video di tipo composito, tecnologicamente obsoleta, è dovuta al fatto che in molti parti del mondo sono ancora molto diffusi i vecchi TV con ingresso composito.
L’intenzione della fondazione è quella di offrire al maggior numero di persone, specialmente a chi non ha possibilità economica, di usare un computer.
La scheda è dotate di un processore ARM che viene tipicamente adottata sugli smarthphone, tablet e diversi dispositivi elettronici.
Il Raspberry Pi non possiede un hard disk come i computer tradizionali, ma utilizza una scheda SD su cui è contenuto il sistema operativo.
Diversi sono le distribuzioni di sistema operativo GNU/Linux supportate, in queste lezioni ne prenderò in considerazione alcuni.
La memoria totale disponibile è di 256MB che se paragonati ai recenti computer possono sembrare molto pochi, ma anche con questa poca memoria la scheda è in grado di fornire ottime prestazioni. Il tutto è stato progettato in modo che il sistema operativo ottimizza, sprecando la minor quantità di risorse, sia il processore che la memoria.
I sistemi operativi GNU/Linux in combinazione con i processori ARM sono in grado di ottimizzare al meglio l’uso delle risorse di sistema.
La scheda non viene venduta con un contenitore, è ciò potrebbe sembrare ridicolo, ma ciò ha dei vantaggi:
- sarete in grado di identificare sulla scheda ogni singolo componente ed imparare le funzionalità di ogni parte;
- potrete creare voi stessi il contenitore più adatto da poter integrare secondo le vostre specifiche all’interno di un altro device;
- i costi si riducono;
Il fatto che sia un computer di basso costo vuol dire che molta più gente potrà imparare l’informatica.
Elementi della scheda

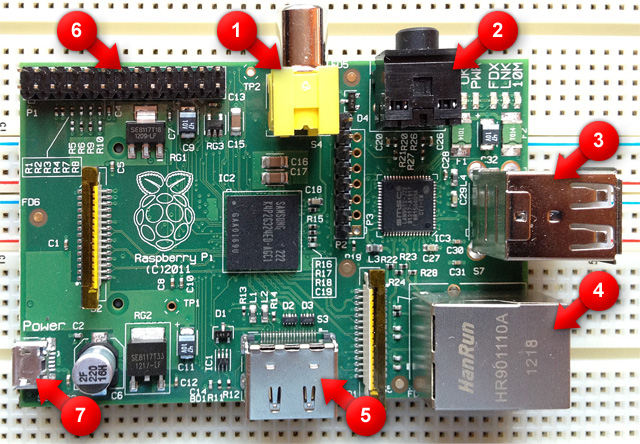

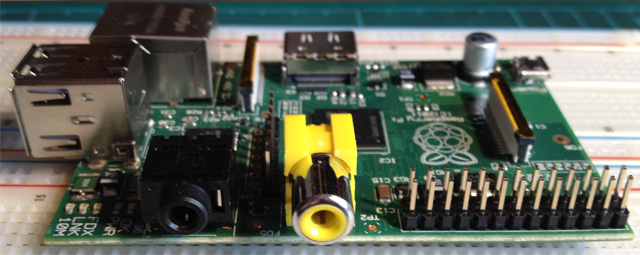

- Uscita video composito
Per la connessione a TV di vecchia generazione. - Uscita audio analogico
Connessione ad un amplificatore esterno o casse acustiche amplificate. - Due connettori USB 2
Per collegare tastiere, mouse, web cam, hub USB. - Ethernet

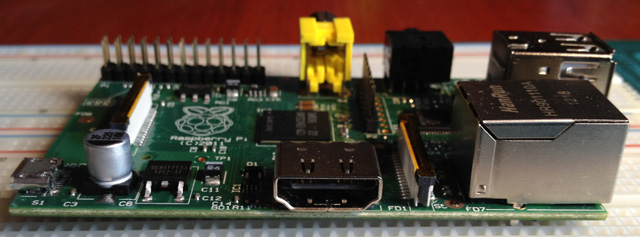

Per connettere la scheda ad internet o in una rete locale. - Uscita video HDMI
Uscita video utilizzata per la connessione a TV moderni o monitor per computer - Connettore GPIO

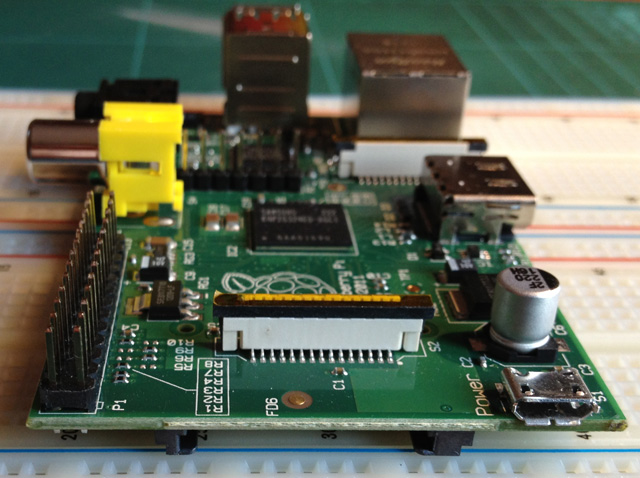

Connettore utilizzato per la connessione di periferiche esterne. - Micro USB

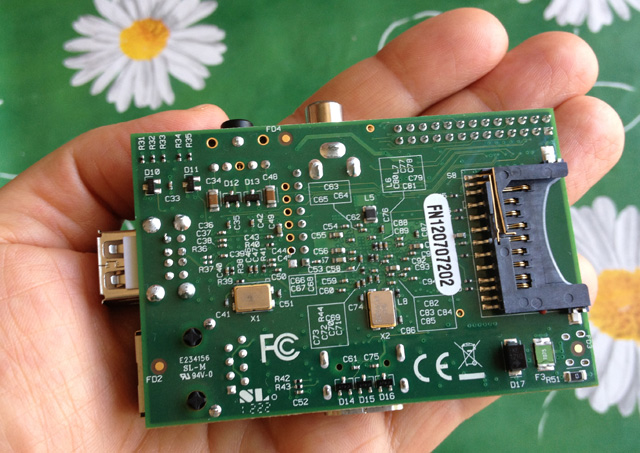

Alimentazione micro USB - SD Card – Socket (S9)
Alloggiamento per scheda SD. La scheda SD contiene il sistema operativo e la collezione di software per la creazione di file, ascoltare musica, giocare scrivere, navigare in internet e molto altro. - Regolatore di tensione (2,5 V) per l’uscita video composita (Pin 5)
- Connettore di terra per l’alimentazione attraverso la micro USB (TP2)
- Regolatore di tensione usato per la SDRAM e la CPU (Pin 2)
- DSI (Display Serial Interface) (S2)
In un prossimo futuro questo connettore consentira il collegamento diretto a monitor. - Tensione di 5V (TP1)
- Regolatore di tensione (3,3 V)

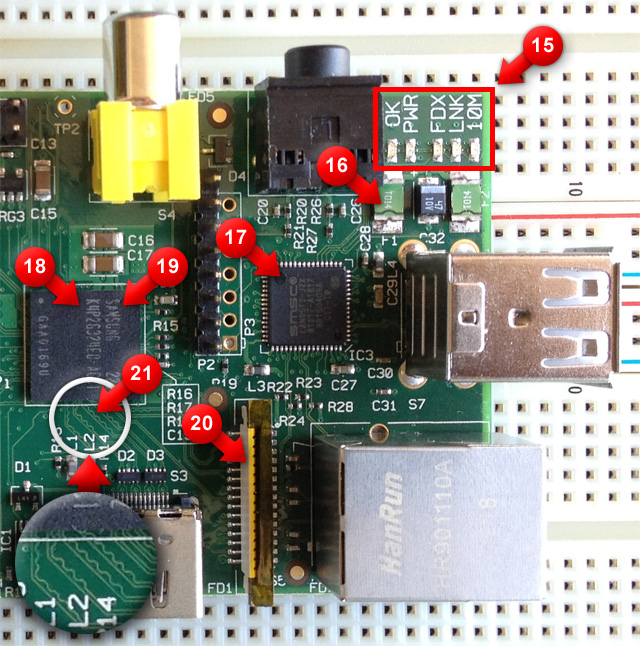

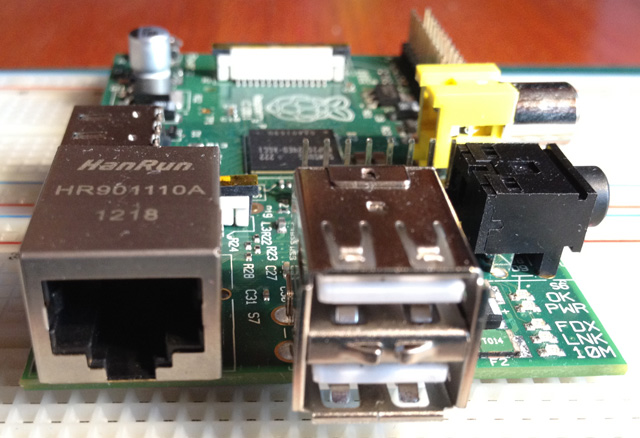

- LED (D5 – D9)
Status ok (D5 verde)
Power On (D6 rosso)
Full Duplex (D7 verde)
10Mbps (D9 giallo)
100Mbps quando acceso - Fusibili da 140 mA
per limitare la corrente che fluisce all’interno delle periferiche USB - Chip LAN (IC3)
LAN9512 è connessa all’interfaccia USB ed offre la possibilita di una connessione 10/100Mbps via cavo - Hynix 256Mb SD-RAM
memoria connessa al PCB mediante 68 pin. - Il processore ARM
“Il cervello” del Raspberry Pi. Sotto la RAM è collocato il processore ARM11 (ARM1176JZF-S) a 700 MHz e la GPU VideoCore IV - CSI (Interfaccia di connessione seriale videocamera) (S5)
Consentirà nel prossimo futuro, la connessione di una telecamera. La GPU potenzialmente consentirà di gestire acquisire video a 40MPixel a 1080p e 30fps - Le piste a forma di onde consentono di ridurre l’interferenza e i ritardi di segnale, ciò è particolarmente importante per la velocità dei dati del video e per i segnali HDMI.
Nella possima lezione vedremo come collegare la scheda.
