Con l’avvio dell’anno scolastico ripartono i corsi di Alternanza Scuola Lavoro su Arduino per gli allievi di 4′ della sezione elettronica.
Quest’anno ho deciso di far utilizzare ai miei studenti l’ultima versione di Arduino la 1.01. La programmazione avverrà su PC con sistema operativo Ubuntu su cui ho da poco effettuato l’aggiornamento alla versione 12.04.

Problema: al primo avvio dell’IDE ho notato che non era possibile in alcun modo selezionare la porta seriale.

Come risolvere l’inconveniente?

On-line si trovano alcune soluzioni ma non risolvono completamente il mio problema.

In passato avevo superato il problema per Ubuntu 11.10, questi i tre post di riferimento:

• Installare Arduino 0023 su Ubuntu 11.10 (Oneric Ocelot)
• Impossibile selezionare la Serial Port sull’IDE di Arduino
• Installare Arduino su Ubuntu

Ma con Arduino 1.0.1 ed Ubuntu 12.04 bisogna agire in maniera un po’ diversa. Per rendere più chiaro il tutorial ripeterò alcune delle operazioni già eseguite nei post sopra citati.

Questo l’indice di esecuzione per la risoluzione del bug:

1. installare Java
2. installare la libreria AVR C
3. scaricate Arduino 1.0.1
4. riattivare la porta seriale (ttyACM0)

E’ presente inoltre un’ulteriore problema: l’avvio dell’IDE risulta molto rallentato. Mostrerò come velocizzare l’apertura del programma.

1. Installare Java

sudo apt-get install openjdk-7-jre

Inserite la password amministratore e premete invio

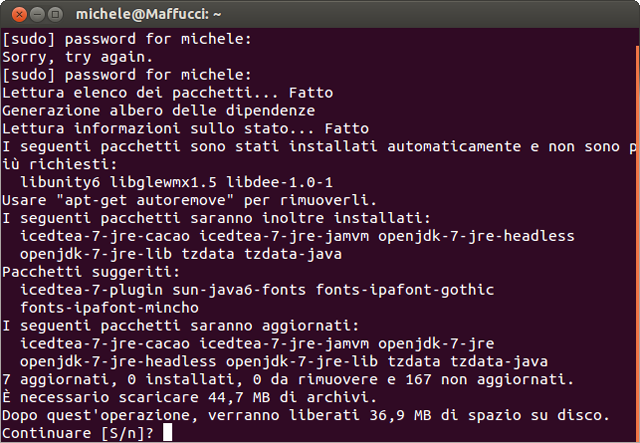

Rispondete “s” quando vi viene chiesto di “Continuare” con l’installazione:

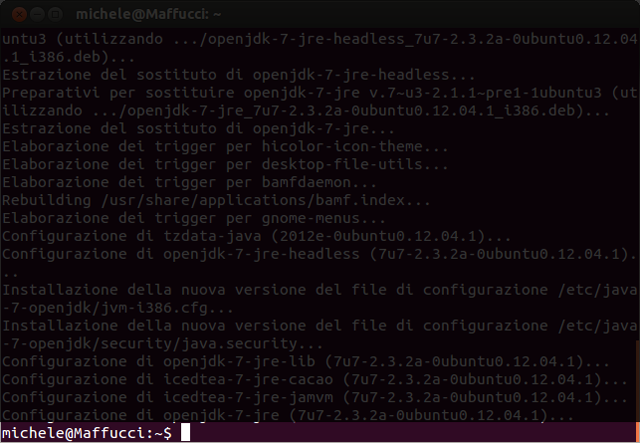

Non dovrete confermare più nulla, capirete che l’installazione di Java è conclusa quando comparirà nuovamente il prompt:

2. installare la libreria AVR C

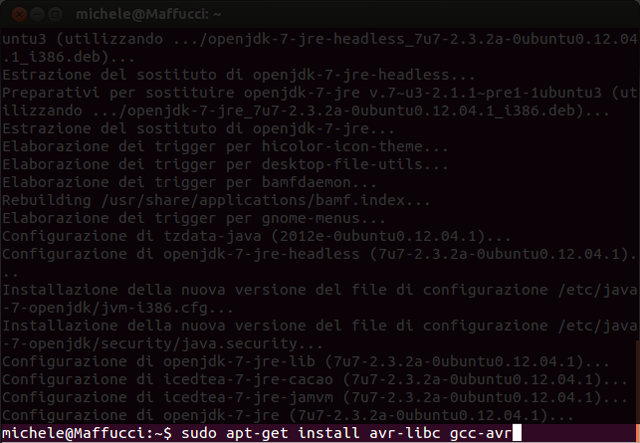

sudo apt-get install avr-libc gcc-avr

Nel mio caso la libreria era già stata installata, ma nel caso di nuova installazione bisogna procedere confermando l’installazione, capirete di essere giunti al termine quando comparirà nuovamente il prompt.

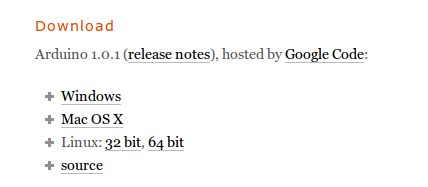

3. scaricate Arduino 1.0.1

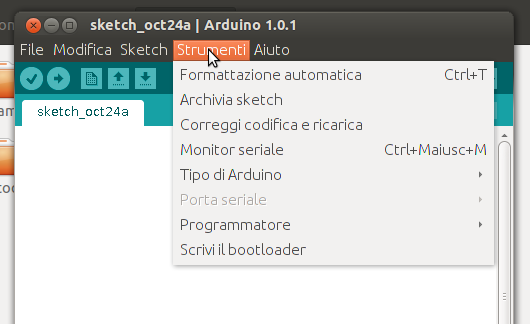

scompattate ed eseguite, noterete che non sarà possibile selezionare la porta seriale

Cambiamo i permessi a /dev/ttyACM0

sudo chmod a+rw /dev/ttyACM0

a terminale digitate:

a='root'; sudo usermod -aG dialout $a

ovviamente al posto di ‘root’ dovrete inserire il nome del vostro utente

Il gruppo “dialout” consente l’accesso illimitato alle porte seriali, accesso che non è consentito agli utenti non amministratori. Abilitandone l’accesso sarà possibile connettersi a tutto ciò che è ad esse connesso.

per rendere attiva la modifica che avete apportato dovete effettuare il logout e poi un nuovo login al sistema.

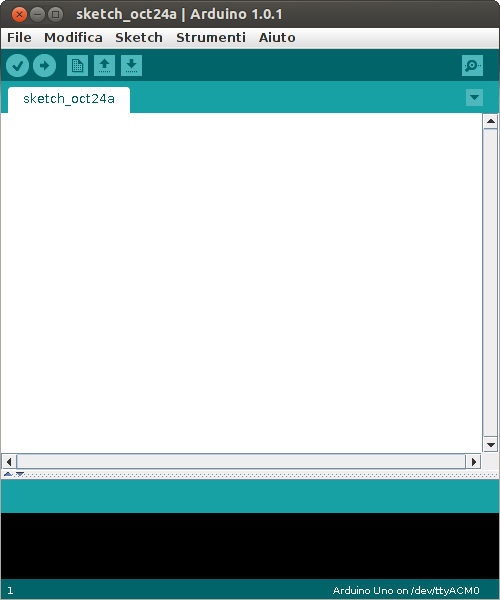

A questo punto avviate l’IDE Arduino vedrete che sarà nuovamente possibile selezionare la porta seriale ttyACM0

Velocizzare l’apertura dell’IDE di Arduino in Ubuntu

Sicuramente avrete notato una lentezza eccessiva nell’apertura dell’IDE, ciò è dovuto all’uso dell’interfaccia GTK, faremo a meno di questa interfaccia ed utilizzeremo Swing, interfaccia grafica standard di Java.

Modifichiamo lo script di avvio di Arduino con un editor di testo qualsiasi, io ho utilizzato pico. Per editare con pico è sufficiente scrivere a linea di comando pico e poi trascinare il file da modificare nella finestra del terminale, successivamente premete invio:

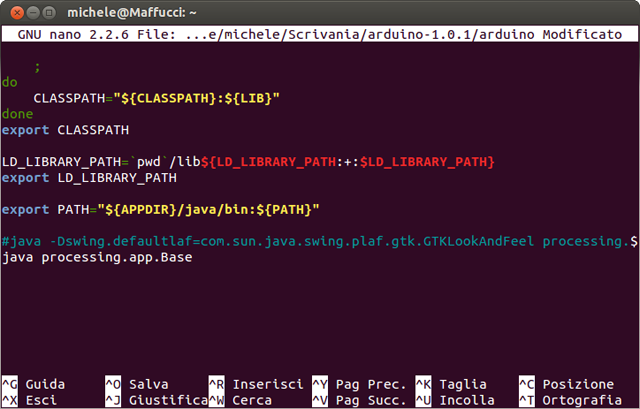

commentate l’ultima riga di comando ponendo un # prima del testo

#java -Dswing.defaultlaf=com.sun.java.swing.plaf.gtk.GTKLookAndFeel processing.app.Base

ed aggiungete la riga:

java processing.app.Base

salvate, chiudete pico e riavviate nuovamente l’IDE con un doppio click su Arduino, click su “Esegui”, noterete che la velocità di apertura è aumentata.

Buon lavoro.
