La realizzazione di un circuito con 123d circuits che fa uso di Arduino segue lo stesso procedimento di quello descritto nel tutorial precedente, con una sola differenza:
scegliete come tipologia di circuito:
Arduino + breadboard circuit including simulation
assegnate un nome al vostro progetto, in questo caso realizzo un semplicissimo semaforo, il nome dato è: “Arduino – Semaforo”, un classico esercizio che faccio realizzare quando incomincio il corso su Arduino:
un click su “Create New!” per partire con il progetto. Ciò che sarà presente sul banco di lavoro virtuale sarà una scheda Arduino UNO R3 ed una breadboard:
un click sulla scheda Arduino ed in basso alla finestra compariranno due sezione, il primo si riferisce al nome da assegnare alla scheda, ed il secondo è un pulsante che consente di aprire l’editor per scrivere il codice:
come potete constatare verrà proposto il codice classico del Blink, sketch di default già precaricato in tutti gli Arduino appena acquistati.

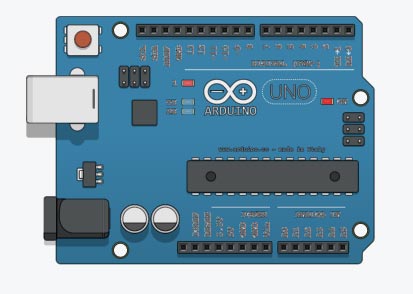

Se volete compilare ed eseguire un click sul pulsante “Compile and restart simulation”, appena la conclusa la compilazione, parte l’esecuzione dello sketch ed il LED sulla scheda Arduino incomincia a lampeggiare:
potete riavviare l’esecuzione dello schetch premendo pulsante reset delle scheda.
Se dovete interrompere l’esecuzione premere sul pulsante play/pausa dei tool presenti sul menù a destra:
Semaforo
Realizziamo ora un circuito costituito da tre LED e tre resistori e realizziamo un semplice semaforo:
L’assegnazione del colore e del valore dei resistori avviene come spiegato nel precedente tutorial, un click sul componente visualizzerà in fondo alla finestra un campo dove inserire valore ed ordine di grandezza.
Includo il codice incorporato embed del circuito affinché possiate provarne il funzionamento.
Allego inoltre a scopo dimostrativo il classico Blink.
Se volete visualizzare il codice e tutti gli esempi realizzati, seguite il link.
