Raspberry Pi Pico – controllare lo stato di un pin digitale

Propongo in questa breve lezione due esempi di base sull’uso del Raspberry Pi Pico: identificare lo stato di un pulsante e realizzazione di un interruttore mediante un pulsante.

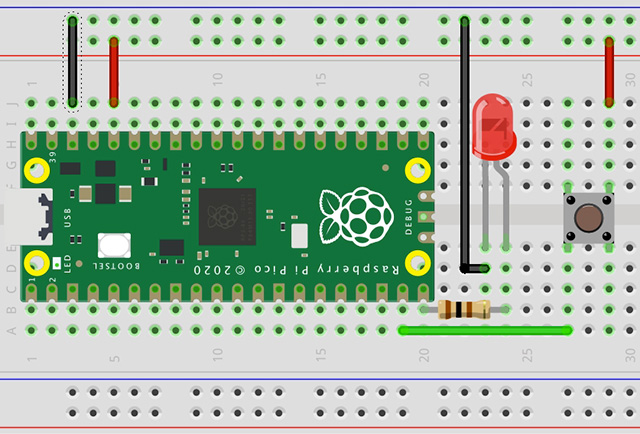

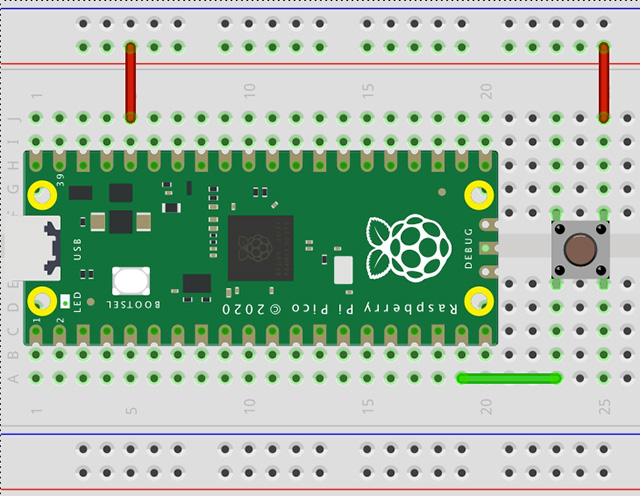

Per questo esempio utilizzeremo il pin 14 a cui connetteremo un pin del pulsante, così come rappresentato nell’immagine che segue. Come sapete molti dei pulsanti disponibili nei kit elettronici sono costituiti da 4 pin, connessi frontalmente a due a due.
Proseguiamo connettendo il secondo pin del pulsante al positivo sulla breadboard (3,3V). Ricordiamoci inoltre la connessione del 3,3V del PiPico al positivo della breadboard.

E’ molto importante ricordare che una simile connessione del pulsante con il PiPico potrebbe causare problemi di cortocircuito alla pressione del pulsante, perché non presente una resistore di PULL-UP o di PULL-DOWN fisico. Per evitare di utilizzare un resistore, attiviamo la resistenza di PULL-DOWN sul pin 14, ATTENZIONE ricordate di fare questa operazione altrimenti rischiate di distruggere irrimediabilmente  il vostro microcontrollore.

Aprite l’editor Thonny e digitate il seguente programma:

# Prof. Maffucci Michele
# Controllo dello stato sul pin 14 (una sola volta)
# 18.09.2021

# libreria che permette di utilizzare MicroPython con il RaspyMicro
import machine

# creazione dell'oggetto pulsante che include il pin 14 impostato come input
# su cui viene attivata il resistore di PULL-DOWN
pulsante = machine.Pin(14, machine.Pin.IN, machine.Pin.PULL_DOWN)

# la lettura del pulante viene fatta usando l'API machine
# usando la funzione value

print(button.value())

Salvate il programma sulla vostra scheda, assegnate ad esempio il nome pulsante1.py
Se mandate in esecuzione il programma lo stato del pin verrà mostrato immediatamente sulla Shell una sola volta.

Se non premete il pulsante verrà mostrato sulla Shell il valore logico 0 in quanto abbiamo utilizzato una resistenza di PULL-DOWN, nel momento in cui, all’avvio premete il pulsante lo stato logico visualizzato sulla Shell sarà 1.

Per leggere lo stato del pulsante in modo continuo bisognerà aggiungere un loop all’interno del programma che segue che chiameremo pulsante2.py

# Prof. Maffucci Michele
# Controllo dello stato sul pin 14 (in modo continuo)
# 18.09.2021

# libreria che permette di utilizzare MicroPython con il RaspyMicro
import machine

# per la gestione del tempo
import utime

# creazione dell'oggetto pulsante che include il pin 14 impostato come input
# su cui viene attivata il resistore di PULL-DOWN
pulsante = machine.Pin(14, machine.Pin.IN, machine.Pin.PULL_DOWN)

# la lettura del pulante viene fatta usando l'API machine
# usando la funzione value

# while True definisce un loop infinito al cui interno
# troviamo il controllo dello stato del pulsante
while True:
    # se la condizione è vera viene stampato
    # il messaggio mediante la print
    # e fermato il programma per 1 secondi
    if pulsante.value() == 1:
        print("Hai premuto il pulsante")
        utime.sleep(1)

Premete sul pulsante di Run nell’IDE, vedrete che fino a quando non premete il pulsante non accade nulla. Non appena il pulsante viene premuto viene stampata sulla Shell la strina “Hai premuto il pulsante”.

Attenzione che senza la brevissima pausa di 1 secondo verrebbe stampato continuamente il messaggio “Hai premuto il pulsante”.

Vedrete quindi la stampa del messaggio ogni secondo. Se mantenete premuto il pulsante per un tempo superiore a 1 secondi verrà stampato nuovamente il messaggio e ciò si ripeterà ogni secondo fino a quando non rilasciamo il pulsante.

Vediamo ora un programma che, oltre ad inviare un messaggio sulla Shell, accende un LED esterno connesso al pin 15 ogni volta che premiamo il pulsante, chiamiamo il programma pulsante3.py.

# Prof. Maffucci Michele
# Controllo dello stato sul pin 14 (in modo continuo)
# eaccensione di un led alla pressione del pulsante
# 18.09.2021

# libreria che permette di utilizzare MicroPython con il RaspyMicro
import machine

# per la gestione del tempo
import utime

# creazione dell'oggetto pulsante che include il pin 14 impostato come input
# su cui viene attivata il resistore di PULL-DOWN
pulsante = machine.Pin(14, machine.Pin.IN, machine.Pin.PULL_DOWN)

#pin 15 dichiarato come OUTPUT
ledEsterno = machine.Pin(15, machine.Pin.OUT)

# while True definisce un loop infinito al cui interno
# troviamo il controllo dello stato del pulsante
while True:
    # se la condizione è vera viene stampato
    # il messaggio mediante la print
    # e fermato il programma per 1 secondi
    if pulsante.value() == 1:
        ledEsterno.value(1)    # imposta il livello logico 1 sul pin 15
        print("Hai premuto il pulsante")
        utime.sleep(0.5)       # imposta una pausa di mezzo secondo
        ledEsterno.value(0)    # imposta il livello logico 0 sul pin 15

Vediamo ora come realizzare un programma che realizza la funzione di un interruttore, cioè il mantenimento dello stato al rilascio del pulsante. Chiamiamo il programma interruttore1.py. Il circuito è il medesimo dell’esempio al passo precedente.

# Prof. Maffucci Michele
# realizzazione di un interruttore
# mediante pulsante connesso al Pin 14 con antirimbalzo software
# con accensione di un LED connesso al pin 15
# 18.09.2021

# libreria che permette di utilizzare MicroPython con il RaspyMicro
import machine

# per la gestione del tempo
import utime

# creazione dell'oggetto pulsante che include il pin 14 impostato come input
# su cui viene attivata il resistore di PULL-DOWN
pulsante = machine.Pin(14, machine.Pin.IN, machine.Pin.PULL_DOWN)

#pin 15 dichiarato come OUTPUT
ledEsterno = machine.Pin(15, machine.Pin.OUT)

# val usato per conservare lo stato del pulsante
val = 0

# vecchio_val per conservare lo stato del pulsante al passo precedente
vecchio_val = 0

# ricorda lo stato in cui si trova il LED,
# stato = 0 led spento, stato = 1 led acceso
stato = 0

# while True definisce un loop infinito al cui interno
# troviamo il controllo dello stato del pulsante
while True:
    val = pulsante.value()                   # legge il valore del pulsante e lo conserva
    if (val == 1) and (vecchio_val == 0):    # controlla se è accaduto qualcosa
        stato = 1 - stato
        utime.sleep(0.15)	             # attesa di 15 millisecondi
    vecchio_val = val;
    if (stato == 1):
        ledEsterno.value(1)    # imposta il livello logico 1 sul pin 15
    else:
        ledEsterno.value(0)    # imposta il livello logico 0 sul pin 15

Modifichiamo ora il programma precedente inviando sulla Shell il messaggio che indica lo stato del LED, chiamiamo il programma interruttire2.py. Il circuito è il medesimo dell’esempio al passo precedente.

# Prof. Maffucci Michele
# realizzazione di un interruttore
# mediante pulsante connesso al Pin 14 con antirimbalzo software
# con accensione di un LED connesso al pin 15
# e stampa dello stato del LED sulla Shell
# 18.09.2021

# libreria che permette di utilizzare MicroPython con il RaspyMicro
import machine

# per la gestione del tempo
import utime

# creazione dell'oggetto pulsante che include il pin 14 impostato come input
# su cui viene attivata il resistore di PULL-DOWN
pulsante = machine.Pin(14, machine.Pin.IN, machine.Pin.PULL_DOWN)

#pin 15 dichiarato come OUTPUT
ledEsterno = machine.Pin(15, machine.Pin.OUT)

# val usato per conservare lo stato del pulsante
val = 0

# vecchio_val per conservare lo stato del pulsante al passo precedente
vecchio_val = 0

# ricorda lo stato in cui si trova il LED,
# stato = 0 led spento, stato = 1 led acceso
stato = 0

# stampare una sola volta il messaggio 'LED acceso' o 'LED spento' sulla Shell
abilitaMessaggio = 0

# while True definisce un loop infinito al cui interno
# troviamo il controllo dello stato del pulsante
while True:
    val = pulsante.value()                    # legge il valore del pulsante e lo conserva
    if (val == 1) and (vecchio_val == 0):     # controlla se è accaduto qualcosa
        stato = 1 - stato
        utime.sleep(0.15)		      # attesa di 15 millisecondi
    vecchio_val = val;
    if (stato == 1) and (abilitaMessaggio == 0):
        ledEsterno.value(1)                   # imposta il livello logico 1 sul pin 15
        abilitaMessaggio = 1
        print("LED acceso")                   # stampa il messaggio
        utime.sleep(1)
    elif (stato == 0) and (abilitaMessaggio == 1):
        ledEsterno.value(0)                   # imposta il livello logico 0 sul pin 15
        abilitaMessaggio = 0
        print("LED spento")                   # stampa il messaggio
        utime.sleep(1)

Buon Coding a tutti 🙂

Raspberry Pi Pico – come cancellare un file dalla memoria del microcontrollore

Come avrete notato durante le prime sperimentazioni con il PiPico, possiamo depositare all’interno della memoria del microcontrollore più programmi in MicroPython e decidere quali di questi mandare in esecuzione. Nel caso in cui si desideri rendere l’avvio automatico e continuo uno programma non appena il PiPico  viene connesso ad una fonte di alimentazione, è sufficiente rinominate il file in main.py.
Può accadere quindi che le nostre sperimentazioni ci portino a memorizzare più programmi all’interno della memoria del PiPico pertanto si potrebbe avere la necessità di dover cancellare o rinominare alcuni di questi.
In questo breve tutorial vedremo come cancellare un file usando i comandi che inseriremo nella shell di Thonny.

Come aprire un programma memorizzato nel PiPico

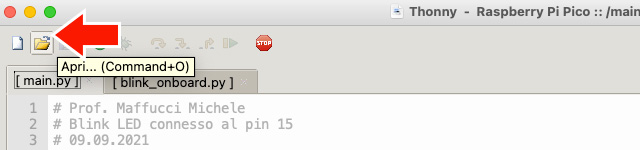

Per poter consultare la lista di file memorizzati all’interno del microcontrollore con l’IDE Thonny, fate clic su “Apri” (seconda icona)

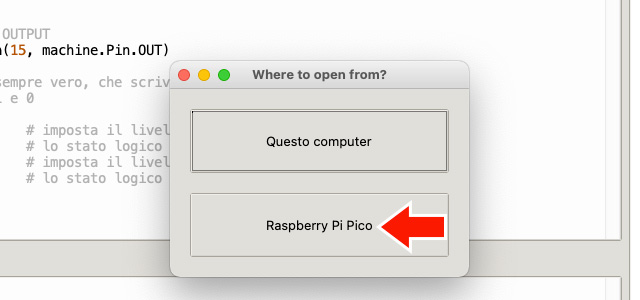

Si aprirà un pannello che richiede la selezione dell’unità da aprire: sul computer o sul PiPico, selezionare il Raspberry Pi Pico

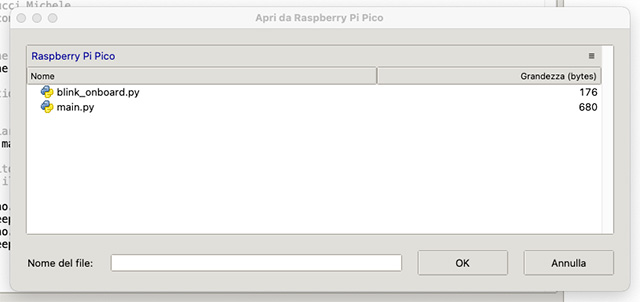

Ciò aprirà la finestra di seguito indicata da cui poter visionare la lista dei file e con cui potrete aprire uno dei file per poi modificarlo o eseguirlo.

Cancellare un file memorizzato nel PiPico

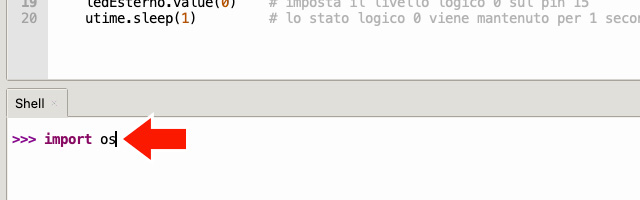

Posizionate il cursore nella prima riga della Shell e digitate il comando. Inseriremo una serie di comandi terminali in Python:

import os

in Python “import os” consente di importare i moduli necessari per interfacciarsi con il sistema operativo sottostante su cui Python è in esecuzione ed eseguire una serie di operazioni sui file, come ad esempio la cancellazione, lo spostamento dei file, rinominare file, creare directory e molto altro. Poichè con MicroPython non si ha nessun sistema operativo il modulo os fornisce tutte quelle funzioni relative alla gestione del semplice del file system e le informazioni relativo al sistema.

Continua a leggere

Dove prelevare tutte le versione del Firmware per il Raspberry Pi Pico e come installarlo

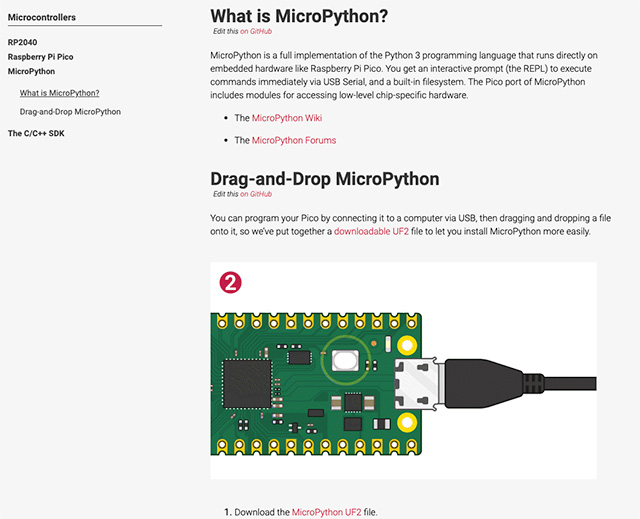

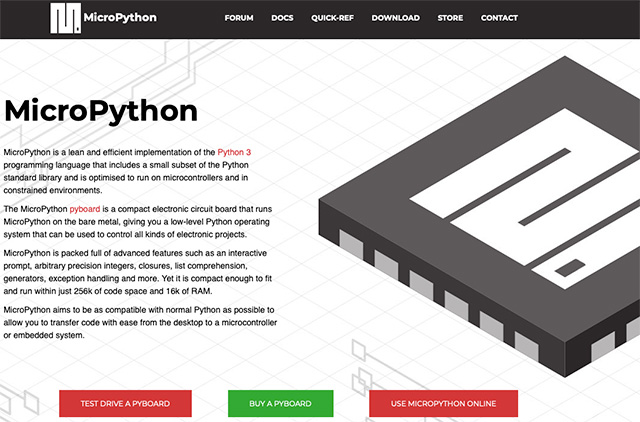

L’installazione del Firmware sul Raspberry Pi Pico è descritta nel primo post pubblicato, rispetto alla prima pubblicazione del mio post, le pagine della documentazione di Raspberry Pi Fundation sono state modificate, il clic sul file INDEX.HTM all’interno del vostro PiPico rimandava direttamente alla pagina di download, ora invece rimanda alla home page della documentazione. Per rendere più agevole il download, quindi, così come segnalato sul mio profilo Facebook, segnalo il link diretto alla pagina e alla sezione specifica di download.

Successivamente clic su: Download the MicroPython UF2 file.

Ciò che scaricherete è l’ultima versione (stable), ma nel caso in cui abbiate necessità di avere l’ultima versione, oppure desiderate sperimentare l’uso dell’ultima versione beta o ancora avere tutte le versioni passate del firmware, il sito di riferimento è https://micropython.org

recatevi nella sezione: Download

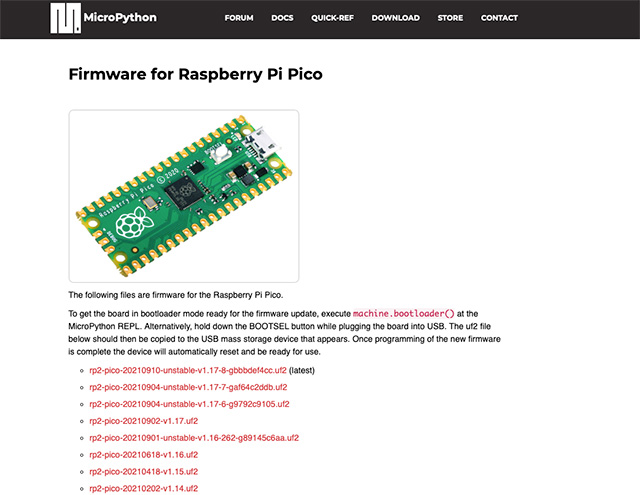

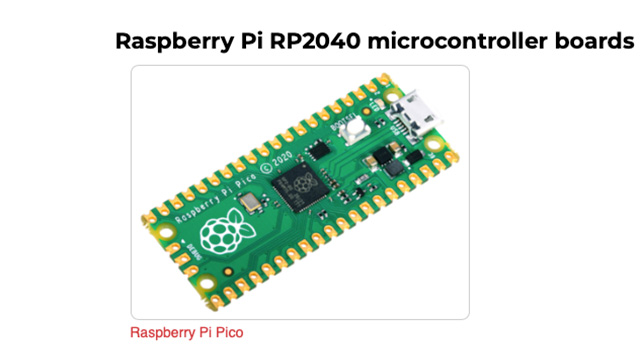

Selezionate: Raspberry Pi RP2040 microcontroller boards

Nella pagina troverete tutte le versioni, un clic sul link corrispondente per effettuare il download

L’installazione può avvenire tramite REPL, oppure premendo il pulsante sulla scheda BOOTSEL e procedere come descritto nel mio post.

L’installazione del Firmware può avvenire in una modalità ancora più comoda utilizzando anche l’editor Thonny che abbiamo iniziato a conoscere.

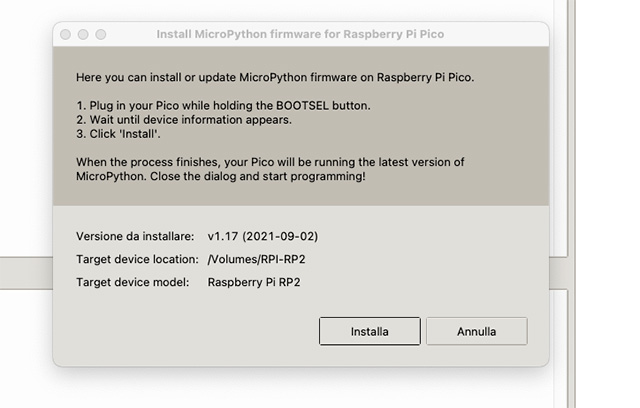

Connettete il PiPico al computer mantenendo premuto il pulsante BOOTSEL, dopo non più di 3 secondi rilasciate il pulsante, comparirà l’unità USB sul vostro computer. Avviate Thonny comparirà la seguente finestra:

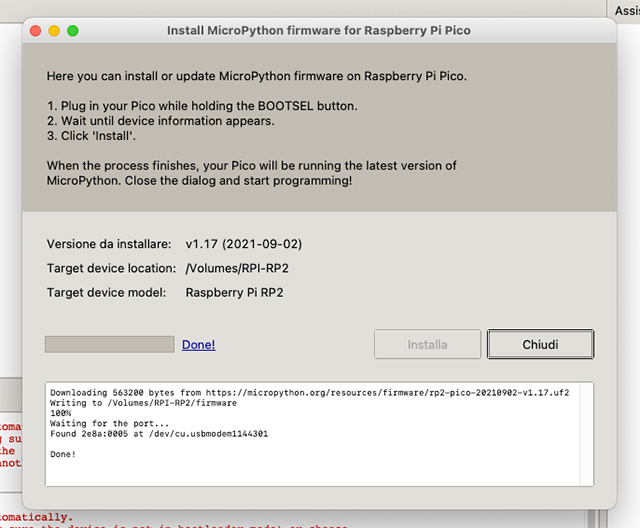

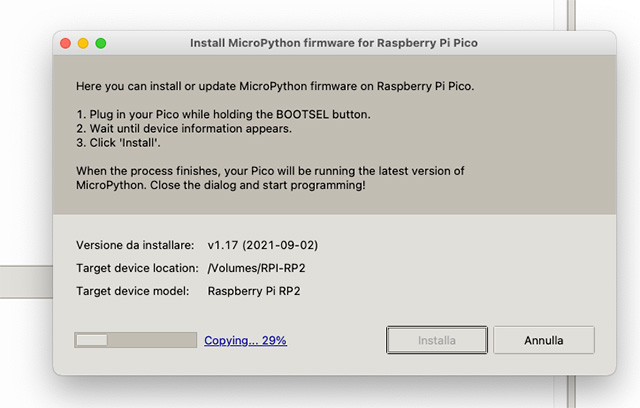

Clic sul “Installa”

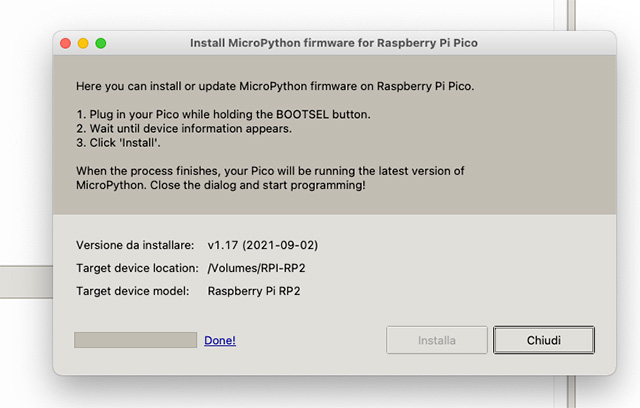

Al termine comparirà il messaggio “Done!”

Se fate clic su “Done!” si aprirà la finestra di stato che vi dirà su quale porta USB è connesso il vostro PiPico:

Un clic su “Chiudi” per iniziare a programmare.

Buon Making a tutti 🙂

Raspberry Pi Pico – Blink di un LED esterno

Nel primo post pubblicato sull’uso di Raspberry Pi Pico, avevo concluso il tutorial mostrando come controllare l’accensione del LED sulla scheda, quello connesso alla pin 25. Il passo successivo, molto semplice, in quanto riprende i medesimi passaggi dell’ultimo esempio mostrato, sarà quello di controllare un LED esterno alla scheda.
Ovviamente sappiamo già che in serie al LED dovrà essere inserita una resistenza per controllare la corrente che fluisce nel LED (per approfondimenti consultare il link). Poiché in questo caso la tensione di alimentazione del LED sarà quella disponibile sulla scheda, 3,3 Volt, considerando un LED rosso, con una corrente di funzionamento di 15 mA ed una tensione di soglia di 1,8V, usando la legge do Ohm il valore della resistenza serie dovrà essere di 100 Ohm. Nel caso non abbiate questo valore potrete utilizzare anche i classici valori, 220 Ohm o 330 Ohm, che trovate in un qualsiasi kit di sperimentazione, valori più grandi di resistenza ovviamente faranno emettere a parità di tensione, una luminosità inferiore.

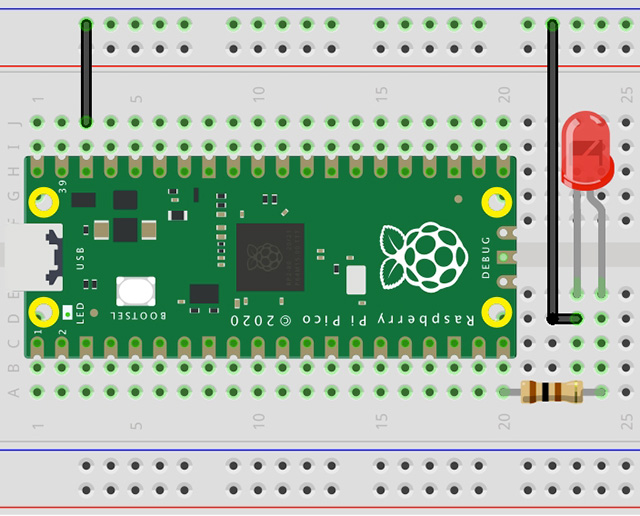

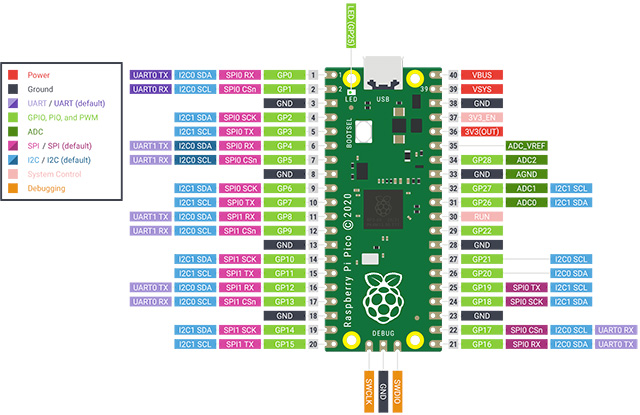

Colleghiamo un reoforo del resistore al pin digitale 15 (GPIO 15), il restante reoforo all’anodo del LED ed il catodo del LED al GND. Di seguito le immagini del Pin Out del PiPico e schema di collegamento:

Prendendo a riferimento il programma in MicroPython del precedente tutorial, andiamo a variare alcune linee di codice. Bisognerà modificare solamente il numero del pin digitale utilizzato:

# Prof. Maffucci Michele
# Blink LED connesso al pin 15
# 10.09.2021

# libreria che permette di utilizzare MicroPython con il RaspyMicro
import machine

# per la gestione del tempo
import utime

#pin 15 dichiarato come OUTPUT
ledEsterno = machine.Pin(15, machine.Pin.OUT)

# loop infinito, while sempre vero, che scrive, ad intervalli di 1 secondo
# sul pin 15 il valore 1 e 0
while True:
    ledEsterno.value(1)    # imposta il livello logico 1 sul pin 15
    utime.sleep(1)         # lo stato logico 1 viene mantenuto per 1 secondo
    ledEsterno.value(0)    # imposta il livello logico 0 sul pin 15
    utime.sleep(1)         # lo stato logico 0 viene mantenuto per 1 secondo

Buon coding a tutti 🙂

Programmare Raspberry Pi Pico con l’IDE di Arduino

Nel mio precedente post introduttivo sull’uso di Raspberry Pi Pico abbiamo iniziato a conoscere la scheda ed avevo mostrato come programmarla in MicroPython.
Vediamo in questo post come programmare la scheda con l’IDE di Arduino.
Ovviamente prima di iniziare è necessario installare l’IDE di Arduino.

Installare il pacchetto Raspberry pico nell’IDE di Arduino

E’ possibile procedere in due modi, seguendo l’installazione del pacchetto non ufficiale, oppure quello ufficiale di Arduino. Vedremo entrambe le installazioni.

Installazione del pacchetto non ufficiale

Il pacchetto non ufficiale è quello che preferisco perché ad oggi è quello che fornisce più opzioni di programmazione e gestioni di schede di diverso tipo con il medesimo microcontrollore RP2040.

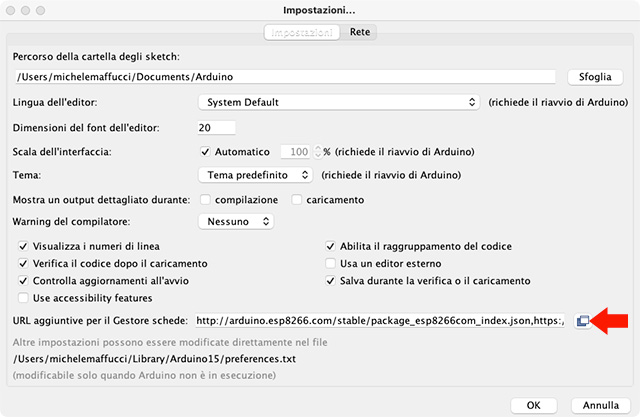

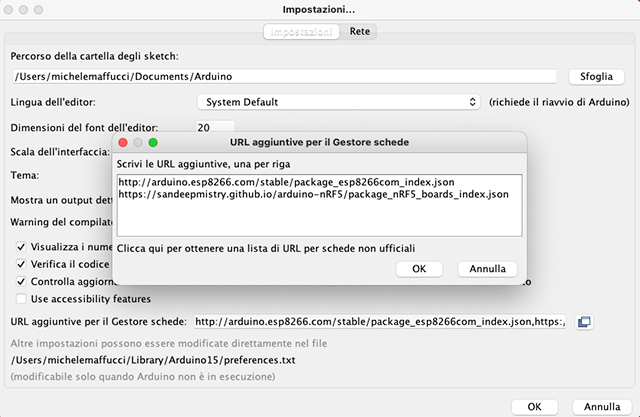

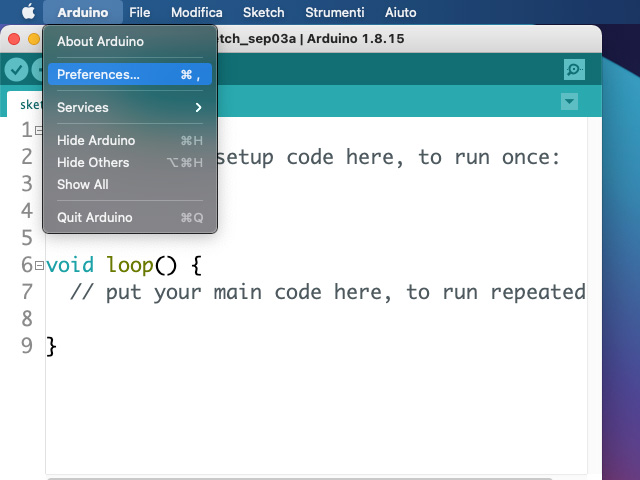

1. Aprire l’Arduino IDE. Andate in File > Preferences

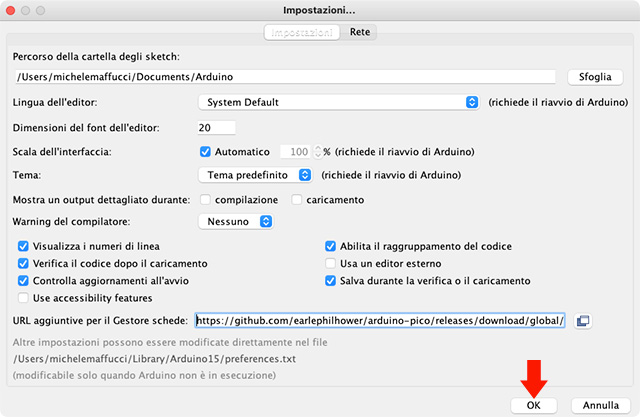

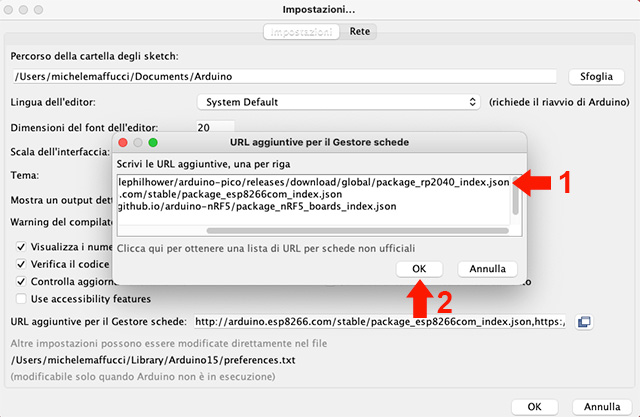

2. Copiare ed incollate il seguente link nel Gestore Schede

https://github.com/earlephilhower/arduino-pico/releases/download/global/package_rp2040_index.json

Click su ok per salvare le impostazioni

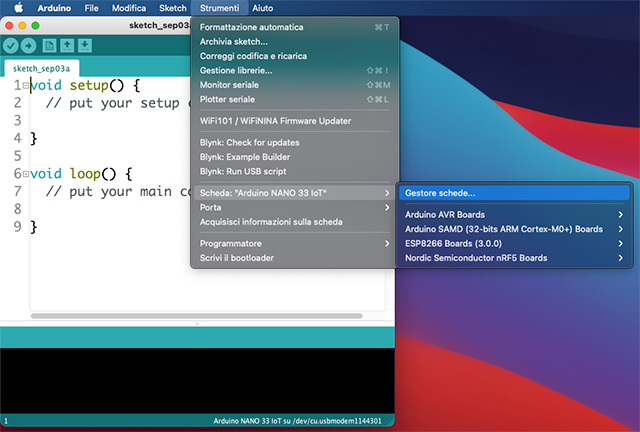

3. Aprire il Gestore schede. Andate in Strumenti > Scheda > Gestore schede. Si aprirà la finestra Gestore schede in questo modo verranno caricati i contenuti aggiunti con il link inserito al passo 2.

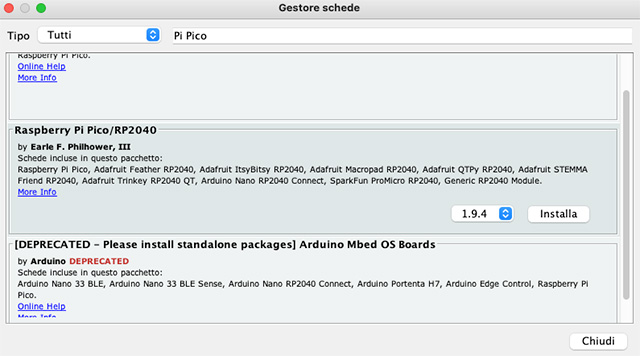

4. Cercare tramite il campo di ricerca “Pi Pico”. Troverete: “Raspberry Pi Pico/RP2040 by Earle F. Philhower”, selezionate l’ultima versione e fate clic su “Installa”

5. L’installazione del pacchetto non ufficiale è terminata, vedrete la voce: INSTALLED di fianco al nome del pacchetto.
