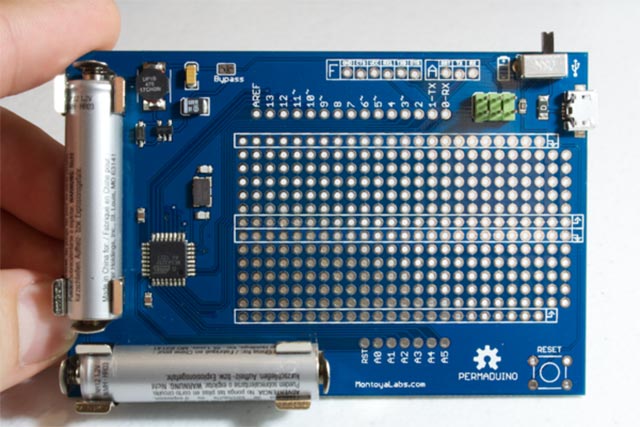

Permaduino trasforma i tuoi progetti Arduino in dispositivi permanenti

Permaduino è un progetto estremamente interessante in quanto vi consente, in modo semplice, passare dal vostro personalissimo progetto Arduino, realizzato ad esempio con una basetta sperimentale come una breadboard, ad un dispositivo permanente.

Sulla scheda avete tutto il necessario dagli alloggiamenti per le batterie, regolatore di tensione, una gran quantità di fori dove poter saldare i componenti elettronici. La scheda è basata su un microcontrollore Atmega328P.

Queste le caratteristiche tecniche (dal sito di riferimento):

  • Powered from 2xAAA Batteries.
  • 5V Boost regulator up to 180mA.
  • Permanent breadboard with 25 Columns.
  • GND and VCC lines along the board.
  • Based on the Atmega328P.
  • Designed to fit inside 8mm video tape cases.
  • Programmable via FTDI, AVR-ISP and an Arduino.
  • Mounting holes (not shown on the images)

I creatori del prototipo stanno cercando fondi per poter sviluppare la scheda, se volete contribuire o avere ulteriori informazioni tecniche potete seguire il link.

Permaduino – now on Indiegogo.com from Montoya Labs on Vimeo.

Costruire una basetta sperimentale estesa portatile per circuiti elettronici

Alcuni utenti mi hanno chiesto via mail delucidazioni in merito alla basetta sperimentale di cui ho fatto riferimento nella Lezione 07. Per rispondere a tutti inserisco una serie di immagini che chiariscono come ho realizzato lo strumento.

Tutto è nato dall’esigenza di avere qualcosa che mi consentisse agevolmente di trasportare circuiti da casa a scuola e viceversa, portando con me l’indispensabile per svolgere la lezione. Come sempre amo ricavare i miei dispositivi riutilizzando il più possibile materiali che non uso più o materiali destinati ad altri scopi… insomma un modo divertente per tenere in allenamento il proprio spirito da maker 🙂

Continua a leggere

Disegnare e simulare circuiti elettronici su iPad

Ormai ho integralmente sostituito per l’uso didattico il portatile con iPad.
Tra le applicazioni che mi mancavano per la mia attività di insegnante di laboratorio di elettronica era un buon programma per disegnare e simulare velocemente circuiti elettronici.
Trovato!
iCircuit è il programma giusto, funziona sia con iPad che con iPhone e iPod Touch. 7,99 € ben spesi.

iCircuit è in grado di realizzare simulazioni in tempo reale di circuiti analogici e digitali. Si utilizza come qualsiasi programma CAD, potete aggiungere elementi, connetterli insieme e variarne le proprietà.
Disponete di 30 elementi per la costruzione di circuiti elettronici, inoltre è integrata la funzione “Multimetro digitale” che vi consente di sapere in ogni parte del circuito i valori di corrente e tensione e se poi desiderate visualizzare segnali variabili nel tempo potete utilizzare anche un oscilloscopio virtuale!

Elementi con cui potete operare:

  • generatore di segnali, genereatori di tensione e corrente
  • resitori, capacità ed induttori
  • switches
  • diodi, bjt e mosfet
  • Altoparlanti, buzzers e led
  • ADC e DAC
  • Porte logiche: AND, OR, NAND, NOR, XOR
  • JK e Flip-flops di tipo D

Maggiori informazioni sul sito di riferimento.

Vi allego video demo e immagini:

iCircuit Introduction from Frank A. Krueger on Vimeo.

Cosa sono e come funzionano i circuiti elettrici/elettronici

30 minuti di tempo per fissare concetti fondamentali per proseguire nello studio dell’elettronica.
Nel laboratorio virtuale ho aggiunto 6 risorse didattiche che vi consentono di esercitarvi su ciò che abbiamo detto sul concetto di circuito elettrico/elettronico, anche in questo caso si tratta di Applet Java su cui potete agire modificando una serie di parametri fisici. Semplice ed immediata l’utilizzo e la comprensione.
