Supporto a T per profilati in alluminio 20×20 per sensore ad ultrasuoni HC-SR04

Sto sviluppando da qualche tempo una struttura robotica realizzata con profililati in alluminio. Originariamente il tutto doveva essere realizzato con dei Makerbeam, ma poiché ho aumentato le dimensioni del robot, altezza di circa 1 m, sono passato a profilati in alluminio 20×20 mm con sedi a T come quelli che potete vedere nelle immagini che seguono.

La prima versione del sistema di orientamento del robot sarà costituita da 8 sensori ad ultrasuoni che disporrò sui 4 angoli, così come indicato nell’immagine che segue.

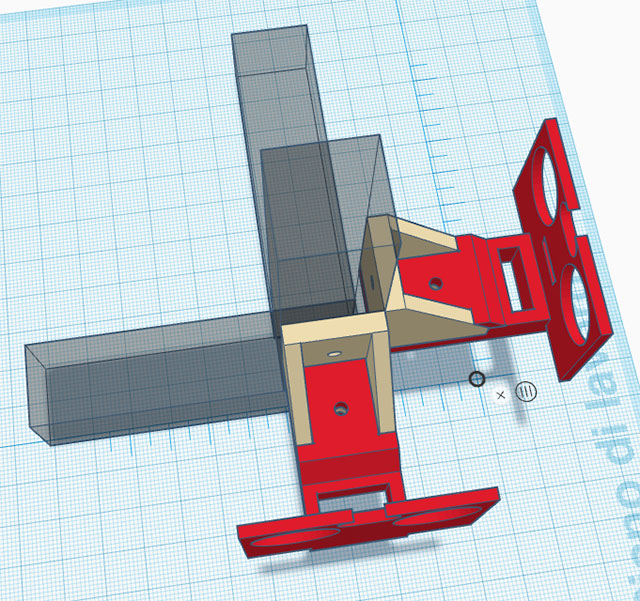

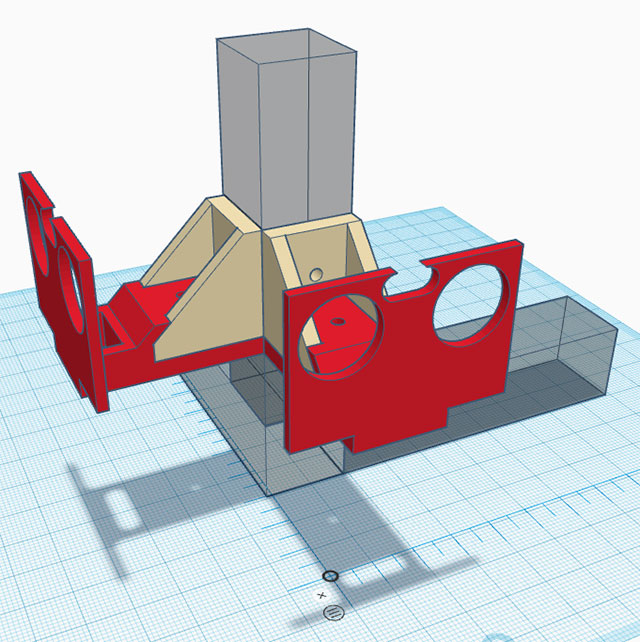

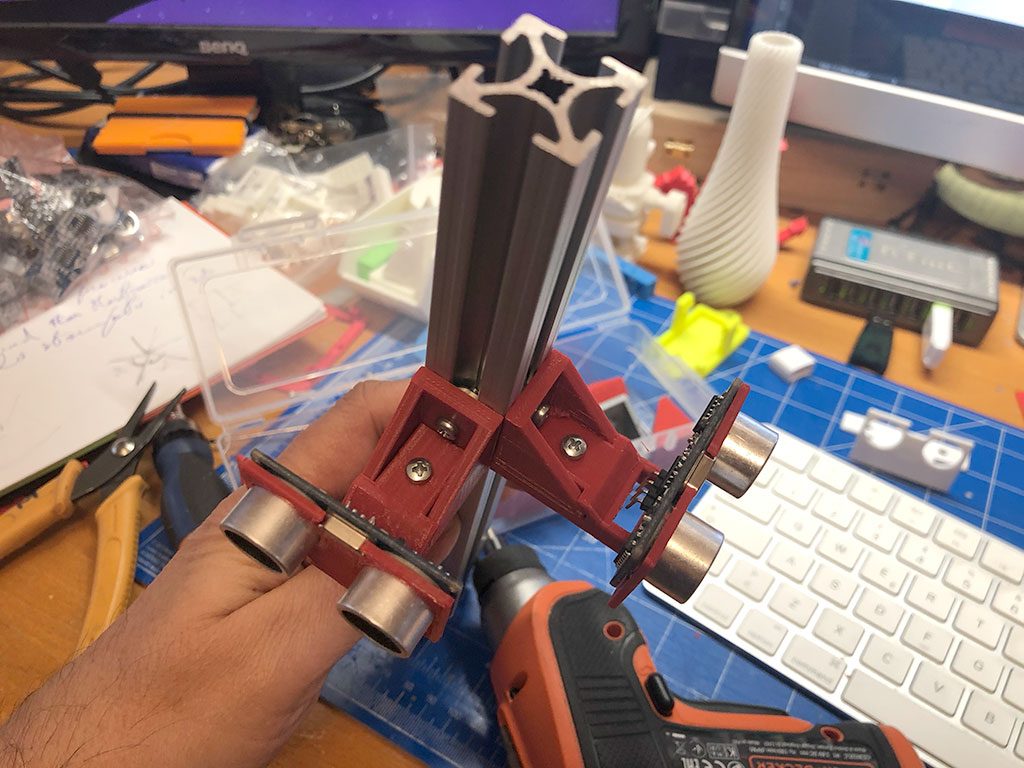

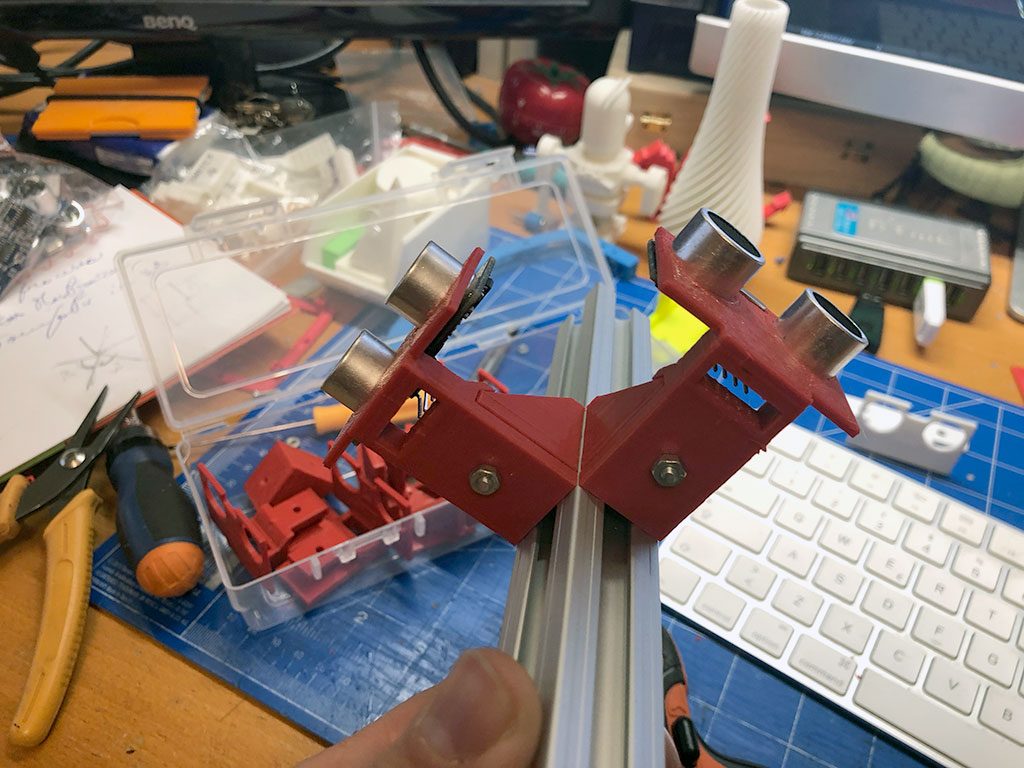

Per rendere più agevole la costruzione e future modifiche ho pensato di realizzare dei supporti angolari con fissaggio a vite M3 e su di essi una struttura a slitta su cui collocare il sensore ad ultrasuoni

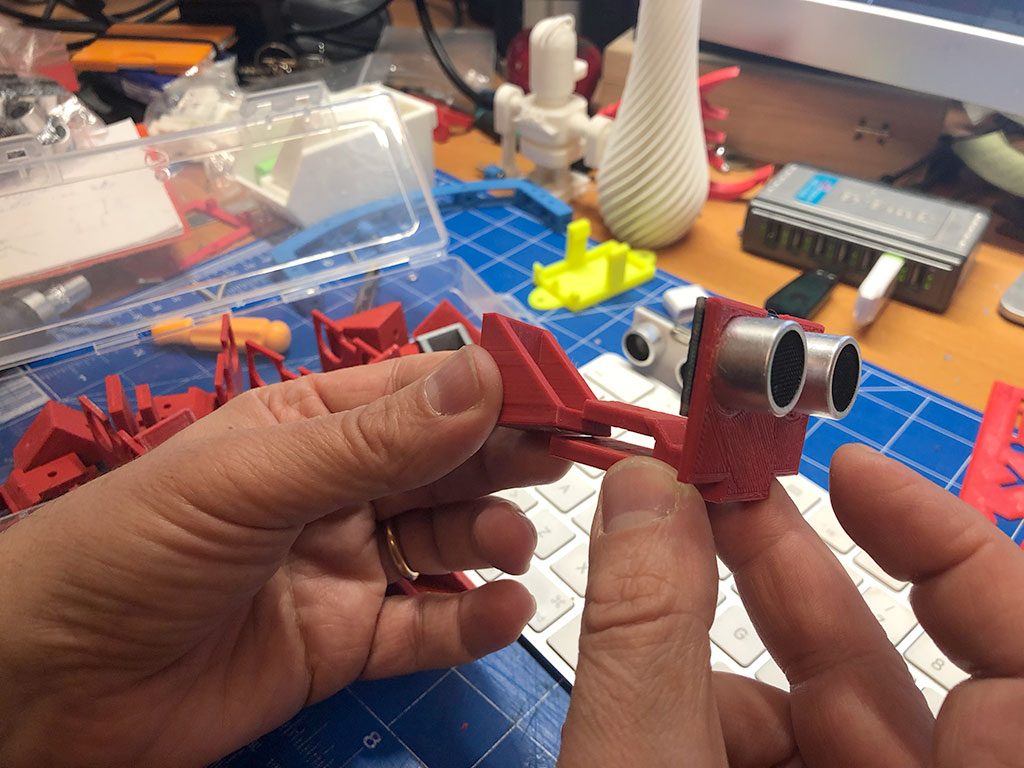

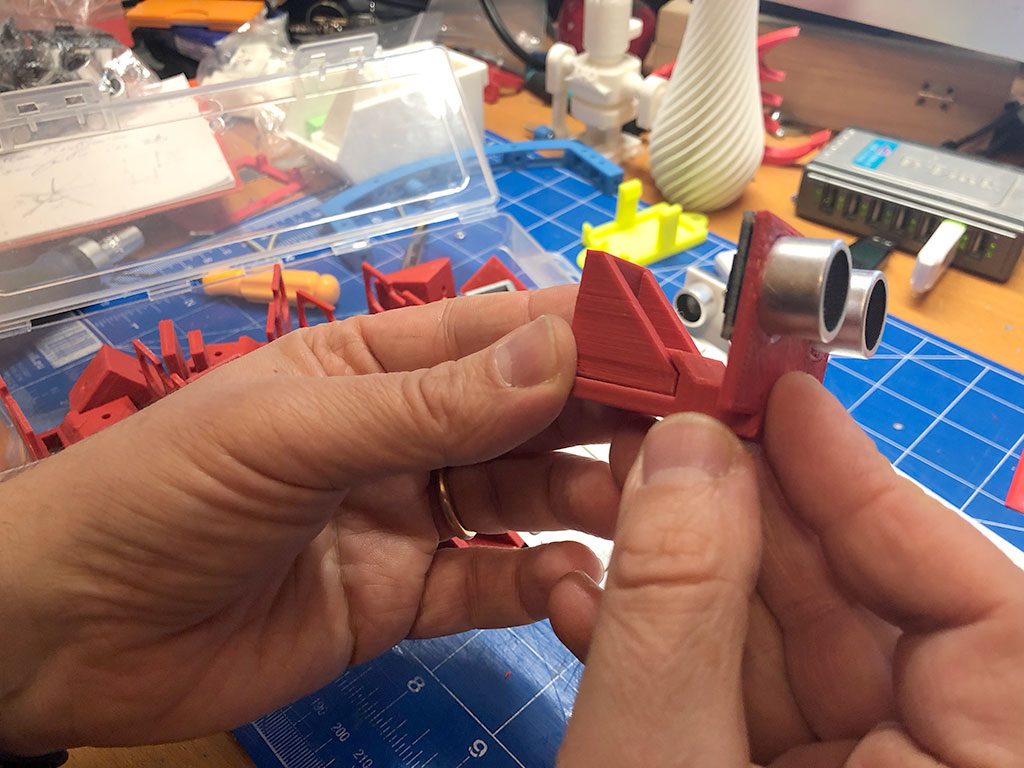

Rendo pubblico su Thingiverse i file per la stampa 3D dei due elementi, in modo che anche altri possano utilizzarli.

Un saluto a tutti i Robot Maker 🙂

Controlliamo DotBot con Arduino

DotBot

Questo tutorial è la prima bozza di parte delle lezioni di “Alfabeto Arduino con DotBot” per l’apprendimento dell’uso di Arduino mediante lo starter kit open source per l’insegnamento del coding e della robotica che abbiamo chiamato DotBot.
Sperimenterò questa prima parte durante il corso di cui sarò relatore presso l’IIS Cassato Gattapone (Gubbio): “Apprendimento attivo con Raspberry Pi e Arduino”.

Nel tutorial che segue illustro un schema estremamente semplice per la realizzazione del controllo di DotBot effettuata con Arduino con i relativi sketch di esempio è può essere considerato la base di partenza per ogni sperimentazione basata appunto su Arduino.
Per il pilotaggio dei motori ho utilizzato l’Arduino Motor Schield R3 di cui ho già effettuato un tutorial nei giorni scorsi (Utilizzo dell’Arduino Motor Shields R3) ed è propedeutico a questa lezione.

Più avanti aggiungerò esempi pratici con ulteriori sensori e inoltre mostrerò come far funzionare DotBot come segui linea e utilizzando soluzioni con motorini passo-passo. Vi saranno ulteriori lezioni basate su Raspberry Pi 3 e programmazione in Python e successive approfondimenti sull’uso di ROS (Robot Operating System).

L’intero tutorial sarà basato sulle indicazioni costruttive di DotBot che trovate descritte nell’articolo: DotBot: lo starter kit open source per l’insegnamento del coding e della robotica che ricordo potete stampare in 3D seguendo le indicazioni che trovate nell’articolo.
In ogni caso se non avete stampato DotBot potrete tranquillamente applicarlo al robot che disponete.

Ricordo che la rotazione, senza il controllo dei numeri di giri, dipende dalla carica delle batterie, quindi per ogni test effettuare un controllo ed eventualmente modificare la variabile: “tempoRotazione” che potrete poi tarare mediante la funzione calibrazioneRotazione() che trovate nell’ultimo sketch proposto. La soluzione ottimale per il controllo preciso del robot prevede l’uso di motorini con encoder, che mostrerò in lezioni successive.

Ovviamente anche la soluzione proposta in questo tutorial risulta approssimata (ed anche dettata da un risparmio economico) ricordo che lo scopo è comprenderne il funzionamento del movimento di DotBot, lascio a voi i successivi perfezionamenti.

Potrete sostituire alle batterie che io ho utilizzato, batterie ricarrabili, o pacchi batterie con autonomia maggiore che potrete fissare utilizzando gli appositi fori predisposti sullo chassis

Componenti utilizzati

  • Arduino UNO R3
  • Arduino Motor Shield R3
  • Sensore ad ultrasuoni HC-SR04

Montaggio del circuito

DotBot-Arduino-01

DotBot-Arduino-02

DotBot-Arduino-03

Ribadisco, come già indicato nel tutorial: Utilizzo dell’Arduino Motor Shields R3 che sono state fornite due alimentazioni diverse una per la scheda Arduino ed una per i motori, per effettuare tale operazione è indispensabile effettuare il taglio del “Vi connect

Come evidenziato i due motori sono stati collegati con polarità invertita in quanto per muovere in avanti il robot le due ruote dovranno muoversi in senso opposto.

Negli esempio che seguono verranno di volta aggiunte nuove funzioni, la lista completa è la seguente:

setupDotBot()

Imposta i pin dell’Arduino Motor Shield

driveDotBot([motore], [direzione], [velocità], [brake])

La funzione è da leggersi in questo modo:
driveDotBot pilota il [motore] (0 per A, 1 per B) in senso [direzione] (0 o 1 – orario o antiorario) a velocità [velocità] (tra 0 e 255), [brake] attiva o rilascia blocco motore.
I motori vanno avanti fino a quando non gli verrà detto di fermarsi.

stopDotBot([motore])

ferma il motore [motore] (0 o 1).

rotazioneOraria()

gira il robot di 90° in senso orario

rotazioneAntioraria()

gira il robot di 90° in senso antiorario

distanzaOstacolo()

restituisce la distanza in cm dell’ostacolo rilevato

paragonaDistanze()

verifica la distanza dell’ostacolo che si trova a distanza maggiore dal robot

scegliDirezione();

sceglie la direzione da prendere in funzione della distanza a cui si trova l’ostacolo

La spiegazione del funzionamento d ogni parte del codice è inclusa all’interno dello sketch come commento.

Nota per lo studio:
i 6 sketch proposti variano solo nel loop per la realizzazione delle funzioni richieste, la variazione tra uno sketch e l’altro consiste nell’aggiunta di poche linee di codice, sarà quindi necessario effettuare uno studio preliminare di tutte le parti dello sketch 1.

Continua a leggere
