La libreria Stepper Arduino è ottima per controllare un solo stepper, ma quando si desidera controllare velocità e accelerazione dello stepper oppure è necessario controllare contemporaneamente più stepper bisogna utilizzare la libreria AccelStepper.
In questo breve tutorial vedremo come controllare velocità e accelerazione ed in una successiva lezione controlleremo più stepper.
AccelStepper aggiunge le seguenti funzionalità:
accelerazione e decelerazione;
supporta il mezzo passo;
controllo di più stepper simultaneamente e simultaneamente si possono far fare passi indipendenti su ogni stepper.
AccelStepper non è inclusa nell’IDE di Arduino, bisognerà installarla.
Installazione della libreria
Per installare la libreria, andare in Sketch > Include Library > Manage Libraries…
Nel campo di ricerca inserire “AccelStepper”. Selezionare la prima voce che compare e procedere con l’installazione
Lo schema elettrico di collegamento è il medesimo visto nella lezione precedente, potete utilizzare entrambi gli schemi proposti, con alimentazione presa direttamente da Arduino o con alimentazione esterna che vi consiglio.
Codice Arduino
Di seguito lo sketch di esempio “Bounce”, che permette l’accelerazione del motore passo-passo in una direzione per decelerare e poi fermarsi. Trovate lo sketch “Bounce” tra gli esempi a corredo della libreria, su questo programma ho apportato alcune modifiche inserendo i commenti che ne spiegano il funzionamento.
// Bounce
// Prof. Maffucci Michele
//
// Una sola rotazione in accelerazione da 0 a 2048 e viceversa
// inclusione della libreria AccelStepper
#include <AccelStepper.h>
// definizione di una costante
// funzionamento:
// in fullstep impostare 4
// in halfstemp impostare 8
#define FULLSTEP 4
// creazione dell'istanza della classe mioStepper
/*
IN1 -> 8
IN2 -> 9
IN3 -> 10
IN4 -> 11
*/
AccelStepper mioStepper(FULLSTEP, 8, 10, 9, 11);
void setup() {
// impostare la velocità massima,
// accelerazione,
// velocità iniziale
// numero di passi da compiere
mioStepper.setMaxSpeed(1000);
mioStepper.setAcceleration(50);
mioStepper.setSpeed(100);
mioStepper.moveTo(2048);
}
void loop()
{
// distanceToGo restituisce il numero di passi compiuti.
// Se distanceToGo raggiunge lo zero, cioè numero di passi è uguale a zero
// inverte il senso di rotazione assegnando un valore negativo al numero di passi
// da compiere.
if (mioStepper.distanceToGo() == 0)
mioStepper.moveTo(-mioStepper.currentPosition());
// se non è stato raggiunto il valore zero, muove lo stepper di un passo
mioStepper.run();
}
Durante le scorse settimane ho svolto una serie di esercitazioni di laboratorio che avevano l’obiettivo di insegnare l’uso dell’istruzione switch…case e la modalità di ricezione dati seriali in Arduino.
In cui viene mostrato come pilotare un display a 7 segmenti realizzando un contatore da 0 a 9, e cicli di visualizzazione di numeri pari e numeri dispari. Nella parte finale del tutorial viene mostrato come realizzare una libreria dedicata alla gestione del display a 7 segmenti.
La terza lezione mostra come ricevere dati dalla seriale in Arduino.
Per questa parte è indispensabile svolgere le esercitazioni che trovate nelle slide:
Successivamente aggiungo gli esercizi che di seguito condivido, in cui riprendendo la gestione del display a 7 segmenti, però questa volta inviamo dati dal computer mediante la tastiera al display comandato da Arduino.
Per lo svolgimento di questa parte è necessario effettuare una piccola variazione rispetto al circuito mostrato in: Arduino – lezione 08: display a 7 segmenti e creazione di librerie in questa lezione volutamente utilizzo tra tutti i pin il piedino 1 di Arduino che viene utilizzato normalmente come pin TX e ciò provoca un comportamento anomalo di accensione del LED e del display, ciò mi permette di spiegare l’utilizzo dei pin 0 e 1 di Arduino.
Il circuito da realizzare per la terza lezione è il seguente (i pin di controllo di Arduino sono presi in maniera sequenziale dal pin 6 al pin 12)
Esercitazione 1
Realizzare un contasecondi da 0 a 9 utilizzando un display 7 segmenti a catodo comune
Soluzione
// Prof. Michele Maffucci
// 14.04.2019
// Conteggio 9 secondi con display 7 segmenti a catodo comune
// definizione delle variabili a cui collegare ogni segmento del display
// la lettera rappresenta il segmento del display il numero il pin
// digitale di Arduino a cui è collegato il corrispondente pin del display
const int a=12;
const int b=11;
const int c=10;
const int d=9;
const int e=8;
const int f=7;
const int g=6;
// variabile che definisce la velocità con cui appaiono i numeri
const int pausa = 1000;
void setup()
{
// inizializzazione dei pin ad OUTPUT
for (int i=6; i<13; i++) {
pinMode(i, OUTPUT);
}
}
void loop ()
{
for (int i=0;i<10;i++)
{
LedAcceso(i);
delay (pausa);
}
}
void LedAcceso(int n)
{
switch(n)
{
case 0:
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, LOW);
break;
case 1:
digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
break;
case 2:
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, LOW);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, LOW);
digitalWrite(g, HIGH);
break;
case 3:
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, HIGH);
break;
case 4:
digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case 5:
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case 6:
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case 7:
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
break;
case 8:
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case 9:
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
}
}
Esercitazione 2
Scrittura mediante tastiera (su serial monitor) di un numero da 0 a 9.
La scrittura avviene quando viene premuto l’invio della tastiera.
Soluzione
// Prof. Michele Maffucci
// 14.04.2019
// Scrittura mediante tastiera (su serial monitor) di un numero da 0 a 9
// La scrittura avviene quando si preme invio.
// definizione delle variabili a cui collegare ogni segmento del display
// la lettera rappresenta il segmento del display il numero il pin
// digitale di Arduino a cui è collegato il corrispondente pin del display
const int a = 12;
const int b = 11;
const int c = 10;
const int d = 9;
const int e = 8;
const int f = 7;
const int g = 6;
void setup()
{
// inizializzazione della seriale
Serial.begin(9600);
// inizializzazione dei pin ad OUTPUT
for (int i = 6; i < 13; i++) {
pinMode(i, OUTPUT);
}
}
void loop()
{
if (Serial.available()) {
int selettore = Serial.read();
LedAcceso(selettore);
}
}
void LedAcceso(int n)
{
switch (n)
{
case '0':
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, LOW);
break;
case '1':
digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
break;
case '2':
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, LOW);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, LOW);
digitalWrite(g, HIGH);
break;
case '3':
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, HIGH);
break;
case '4':
digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '5':
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '6':
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '7':
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
break;
case '8':
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '9':
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
}
}
Esercitazione 3
Scrittura mediante tastiera (su serial monitor) di un numero da 0 a 9.
La scrittura avviene quando viene premuto l’invio della tastiera.
All’avvio del programma deve essere mostrato un gioco di luci con accensione e spegnimento veloce in sequenza dei led: a, b, c, d, e, f del display
Soluzione
// Prof. Michele Maffucci
// 14.04.2019
// Scrittura mediante tastiera (su serial monitor) di un numero da 0 a 9
// La scrittura avviena quando si preme invio.
// All'avvio del programma gioco di luci con accensione veloce dei led: a, b, c, d, e, f
// definizione delle variabili a cui collegare ogni segmento del display
// la lettera rappresenta il segmento del display il numero il pin
// digitale di Arduino a cui è collegato il corrispondente pin del display
const int a = 12;
const int b = 11;
const int c = 10;
const int d = 9;
const int e = 8;
const int f = 7;
const int g = 6;
const int intervallo = 10;
void setup()
{
// inizializzazione della seriale
Serial.begin(9600);
// inizializzazione dei pin ad OUTPUT
for (int i = 6; i < 13; i++) {
pinMode(i, OUTPUT);
}
roll();
}
void loop()
{
if (Serial.available()) {
int selettore = Serial.read();
LedAcceso(selettore);
}
}
void roll() {
for (int i = 0; i < 6; i++) {
digitalWrite(a, HIGH);
delay(intervallo);
digitalWrite(a, LOW);
delay(intervallo);
digitalWrite(b, HIGH);
delay(intervallo);
digitalWrite(b, LOW);
delay(intervallo);
digitalWrite(c, HIGH);
delay(intervallo);
digitalWrite(c, LOW);
delay(intervallo);
digitalWrite(d, HIGH);
delay(intervallo);
digitalWrite(d, LOW);
delay(intervallo);
digitalWrite(e, HIGH);
delay(intervallo);
digitalWrite(e, LOW);
delay(intervallo);
digitalWrite(f, HIGH);
delay(intervallo);
digitalWrite(f, LOW);
delay(intervallo);
}
}
void LedAcceso(int n)
{
switch (n)
{
case '0':
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, LOW);
break;
case '1':
digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
break;
case '2':
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, LOW);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, LOW);
digitalWrite(g, HIGH);
break;
case '3':
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, HIGH);
break;
case '4':
digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '5':
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '6':
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '7':
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
break;
case '8':
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '9':
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
}
}
Esercitazione 4
Scrittura mediante tastiera (su serial monitor) di un numero da 0 a 9.
La scrittura avviene quando viene premuto l’invio della tastiera.
All’avvio del programma deve essere mostrato un gioco di luci con accensione e spegnimento veloce in sequenza dei led: a, b, c, d, e, f del display
Alla pressione di un tasto diverso dai numeri da 0 a 9, gioco di luci e spegnimento del display.
Soluzione
// Prof. Michele Maffucci
// 14.04.2019
// Scrittura mediante tastiera (su serial monitor) di un numero da 0 a 9
// La scrittura avviena quando si preme invio.
// All'avvio del programma gioco di luci con accensione veloce dei led: a, b, c, d, e, f
// Alla pressione di un tasto diverso dai numeri da 0 a 9, gioco di luci e spegnimento del display.
// definizione delle variabili a cui collegare ogni segmento del display
// la lettera rappresenta il segmento del display il numero il pin
// digitale di Arduino a cui è collegato il corrispondente pin del display
const int a = 12;
const int b = 11;
const int c = 10;
const int d = 9;
const int e = 8;
const int f = 7;
const int g = 6;
const int intervallo = 10;
void setup()
{
// inizializzazione della seriale
Serial.begin(9600);
// inizializzazione dei pin ad OUTPUT
for (int i = 6; i < 13; i++) {
pinMode(i, OUTPUT);
}
roll();
}
void loop()
{
if (Serial.available()) {
int selettore = Serial.read();
LedAcceso(selettore);
}
}
void roll() {
for (int i = 0; i < 6; i++) {
digitalWrite(a, HIGH);
delay(intervallo);
digitalWrite(a, LOW);
delay(intervallo);
digitalWrite(b, HIGH);
delay(intervallo);
digitalWrite(b, LOW);
delay(intervallo);
digitalWrite(c, HIGH);
delay(intervallo);
digitalWrite(c, LOW);
delay(intervallo);
digitalWrite(d, HIGH);
delay(intervallo);
digitalWrite(d, LOW);
delay(intervallo);
digitalWrite(e, HIGH);
delay(intervallo);
digitalWrite(e, LOW);
delay(intervallo);
digitalWrite(f, HIGH);
delay(intervallo);
digitalWrite(f, LOW);
delay(intervallo);
}
}
void LedAcceso(int n)
{
switch (n)
{
case '0':
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, LOW);
break;
case '1':
digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
break;
case '2':
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, LOW);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, LOW);
digitalWrite(g, HIGH);
break;
case '3':
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, HIGH);
break;
case '4':
digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '5':
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '6':
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '7':
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
break;
case '8':
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '9':
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
default:
digitalWrite(a, LOW);
digitalWrite(b, LOW);
digitalWrite(c, LOW);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
roll();
}
}
Esercitazione 5
Scrittura mediante tastiera (su serial monitor) di un numero da 0 a 9.
La scrittura avviene quando viene premuto l’invio della tastiera.
All’avvio del programma deve essere mostrato un gioco di luci con accensione e spegnimento veloce in sequenza dei led: a, b, c, d, e, f del display.
Alla pressione di un tasto diverso dai numeri da 0 a 9, gioco di luci e spegnimento del display.
Alla pressione di un numero da 0 a 9 prima della comparsa del numero mostrare gioco di luci.
Soluzione
// Prof. Michele Maffucci
// 14.04.2019
// Scrittura mediante tastiera (su serial monitor) di un numero da 0 a 9
// La scrittura avviena quando si preme invio.
// All'avvio del programma gioco di luci con accensione veloce dei led: a, b, c, d, e, f
// Alla pressione di un tasto diverso dai numeri da 0 a 9, gioco di luci e spegnimento del display.
// Alla pressione di un numero da 0 a 9 prima della comparsa del numero mostrare gioco di luci.
// definizione delle variabili a cui collegare ogni segmento del display
// la lettera rappresenta il segmento del display il numero il pin
// digitale di Arduino a cui è collegato il corrispondente pin del display
const int a = 12;
const int b = 11;
const int c = 10;
const int d = 9;
const int e = 8;
const int f = 7;
const int g = 6;
const int intervallo = 10;
void setup()
{
// inizializzazione della seriale
Serial.begin(9600);
// inizializzazione dei pin ad OUTPUT
for (int i = 6; i < 13; i++) {
pinMode(i, OUTPUT);
}
roll();
}
void loop()
{
if (Serial.available()) {
int selettore = Serial.read();
LedAcceso(selettore);
}
}
void roll() {
// spegnimento di tutti i led del display
digitalWrite(a, LOW);
digitalWrite(b, LOW);
digitalWrite(c, LOW);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
// ciclo di sei accensioni e spegnimenti dei led a, b, c, d, e, f
for (int i = 0; i < 6; i++) {
digitalWrite(a, HIGH);
delay(intervallo);
digitalWrite(a, LOW);
delay(intervallo);
digitalWrite(b, HIGH);
delay(intervallo);
digitalWrite(b, LOW);
delay(intervallo);
digitalWrite(c, HIGH);
delay(intervallo);
digitalWrite(c, LOW);
delay(intervallo);
digitalWrite(d, HIGH);
delay(intervallo);
digitalWrite(d, LOW);
delay(intervallo);
digitalWrite(e, HIGH);
delay(intervallo);
digitalWrite(e, LOW);
delay(intervallo);
digitalWrite(f, HIGH);
delay(intervallo);
digitalWrite(f, LOW);
delay(intervallo);
}
}
void LedAcceso(int n)
{
switch (n)
{
case '0':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, LOW);
break;
case '1':
roll();
digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
break;
case '2':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, LOW);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, LOW);
digitalWrite(g, HIGH);
break;
case '3':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, HIGH);
break;
case '4':
roll();
digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '5':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '6':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '7':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
break;
case '8':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '9':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
default:
roll();
}
}
Esercitazione 6
Realizzare le stesse funzionalità dell’esercizio 5 ma ottimizzare la funzione roll() in modo che lo spegnimento iniziale dei LED sia costituito da un ciclo for e l’accensione e lo spegnimento sequenziale sia realizzato da due cicli for annidati.
Soluzione
// Prof. Michele Maffucci
// 14.04.2019
// Scrittura mediante tastiera (su serial monitor) di un numero da 0 a 9
// La scrittura avviena quando si preme invio.
// All'avvio del programma gioco di luci con accensione veloce dei led: a, b, c, d, e, f
// Alla pressione di un tasto diverso dai numeri da 0 a 9, gioco di luci e spegnimento del display.
// Alla pressione di un numero da 0 a 9 prima della comparsa del numero mostrare gioco di luci
// Versione in cui la funzione roll() è stata ottimizzata
// Lo spegnimento iniziale dei LED è costituito da un ciclo for e l'accensione e lo spegnimento sequenziale
// è realizzato da due cicli for annidati.
// definizione delle variabili a cui collegare ogni segmento del display
// la lettera rappresenta il segmento del display il numero il pin
// digitale di Arduino a cui è collegato il corrispondente pin del display
const int a = 12;
const int b = 11;
const int c = 10;
const int d = 9;
const int e = 8;
const int f = 7;
const int g = 6;
const int intervallo = 10;
void setup()
{
// inizializzazione della seriale
Serial.begin(9600);
// inizializzazione dei pin ad OUTPUT
for (int i = 6; i < 13; i++) {
pinMode(i, OUTPUT);
}
roll();
}
void loop()
{
if (Serial.available()) {
int selettore = Serial.read();
LedAcceso(selettore);
}
}
// funzione per gioco di luci
void roll() {
// spegnimento di tutti i led del display
for (int i = 6; i < 13; i++) {
digitalWrite(i, LOW);
}
// ciclo di sei accensioni e spegnimenti dei led a, b, c, d, e, f
for (int m = 0; m < 6; m++) {
for (int p = 12; p > 6; p--) {
digitalWrite(p, HIGH);
delay(intervallo);
digitalWrite(p, LOW);
delay(intervallo);
}
}
}
// la funzione LedAcceso prende come input il carattere numerico che deve essere mostrato su display
// prima che venga stampato il numero viene eseguita la funzione roll()
void LedAcceso(int n)
{
switch (n)
{
case '0':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, LOW);
break;
case '1':
roll();
digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
break;
case '2':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, LOW);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, LOW);
digitalWrite(g, HIGH);
break;
case '3':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, HIGH);
break;
case '4':
roll();
digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '5':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '6':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '7':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
break;
case '8':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '9':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
default:
roll();
}
}
Esercitazione 7
Realizzare le stesse funzionalità dell’esercizio 6 realizzando una libreria di gestione “LedAcceso.h” richiamata dallo sketch principale. Per l’esecuzione di questo esercizio seguire le indicazioni fornite al fondo del tutorial: Arduino – lezione 08: display a 7 segmenti e creazione di librerie
Soluzione
LedAcceso.cpp
/* display_sette_segmenti.cpp
libreria che consente il controllo di un display a 7 segmenti a catodo comune
del tipo HDSP 5503
*/
#include "Arduino.h"
const int a = 12;
const int b = 11;
const int c = 10;
const int d = 9;
const int e = 8;
const int f = 7;
const int g = 6;
const int intervallo = 10;
// funzione per gioco di luci
void roll() {
// spegnimento di tutti i led del display
for (int i = 6; i < 13; i++) {
digitalWrite(i, LOW);
}
// ciclo di sei accensioni e spegnimenti dei led a, b, c, d, e, f
for (int i = 0; i < 6; i++) {
for (int j = 12; j > 6; j--) {
digitalWrite(j, HIGH);
delay(intervallo);
digitalWrite(j, LOW);
delay(intervallo);
}
}
}
// la funzione LedAcceso prende come input il carattere numerico che deve essere mostrato su display
// prima che venga stampato il numero viene eseguita la funzione roll()
void LedAcceso(int n)
{
switch (n)
{
case '0':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, LOW);
break;
case '1':
roll();
digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
break;
case '2':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, LOW);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, LOW);
digitalWrite(g, HIGH);
break;
case '3':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, HIGH);
break;
case '4':
roll();
digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '5':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '6':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '7':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
break;
case '8':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case '9':
roll();
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
default:
roll();
}
}
LedAcceso.h
/* LedAcceso.h
header file della libreria LedAcceso
*/
#include "Arduino.h"
void LedAcceso(int n); // prototipo della funzione
void roll(); // prototipo della funzione
sketch
// Prof. Michele Maffucci
// 14.04.2019
// Scrittura mediante tastiera (su serial monitor) di un numero da 0 a 9
// La scrittura avviena quando si preme invio.
// All'avvio del programma gioco di luci con accensione veloce dei led: a, b, c, d, e, f
// Alla pressione di un tasto diverso dai numeri da 0 a 9, gioco di luci e spegnimento del display.
// Alla pressione di un numero da 0 a 9 prima della comparsa del numero mostrare gioco di luci
// Versione con inclusione della libreria di gestione dell'accensione del display
// definizione delle variabili a cui collegare ogni segmento del display
// la lettera rappresenta il segmento del display il numero il pin
// digitale di Arduino a cui è collegato il corrispondente pin del display
#include "LedAcceso.h"
const int a = 12;
const int b = 11;
const int c = 10;
const int d = 9;
const int e = 8;
const int f = 7;
const int g = 6;
const int intervallo = 10;
void setup()
{
// inizializzazione della seriale
Serial.begin(9600);
// inizializzazione dei pin ad OUTPUT
for (int i = 6; i < 13; i++) {
pinMode(i, OUTPUT);
}
roll();
}
void loop()
{
// verifica se sulla serial monitor è presente un carattere,
// se la condizione è vera viene letto il carattere presente sulla serial monitor
if (Serial.available()) {
int selettore = Serial.read();
LedAcceso(selettore);
}
}
Durante un mio recente corso presso l’Universit di Padova ho spiegato come installare e creare librerie in Arduino utilizzando le informazioni che scrissi tempo fa nel tutorial: Arduino lezione 08: display a 7 segmenti e creazione di librerie
aggiungo a quanto gi scritto alcuni approfondimenti e precisazioni che credo possano essere utili per chi incomincia ad utilizzare Arduino.
Esistono due modi per installare una libreria in Arduino:
Modo 1
Dalla versione 1.0.5 in avanti possibile linstallazione automatica delle librerie allinterno della cartella sketchbook.
La posizione esatta della cartella libraries funzione del sistema operativo. Tipicamente la libreria costituitada ungruppo di file compressi in formato .zip da importare dal men principale.
A titolo di esempio supponiamo di voler installare la libreria per la gestione del Real Time Clock DS1307 dal sito PJRC e installiamola importandola comefile .zip
Sul sito indicato prelevate il file facendo click sul link che vi indica lultima versione, cos come riportato nellimmagine che segue, sarete reindirizzati sul sito GitHub da cui potrete prelevare lintera libreria.
Importare il file .ZIP attraverso il men:
Sketch -> Include Library -> Add .ZIP Library…
Selezionate la cartella o il file .zip che contiene tutti i file che costituiscono la libreria.
Avevo fatto una promessa ad un amico per un progetto ed ora è arrivato il tempo… 🙂
Qualche tempo fa feci una serie di acquisti elettronici da utilizzare in sperimentazioni che sto conducendo in queste settimane, tra questi un piccolo display OLED da utilizzare per dare espressione ad un piccolo robot didattico di cui sto progettando la struttura da stampare in 3D.
Come sempre questo breve articolo oltre ad essere un tutorial per quanti lo vorranno utilizzare, sarà la mia nota su cui svolgere lezioni con gli allievi.

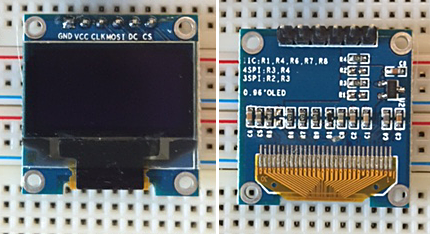

Ciò che utilizzo è un piccolo display da 0,96 pollici OLED con risoluzione di 128×64 pixel, monocromatico bianco e quindi dalle dimensioni contenutissime solo 2.7 x 2.8 cm che utilizza il protocollo SPI, interessantissimo l’angolo di visione che è maggiore di di 160°. Acquistato su banggood ad un prezzo estremamente contenuto. Fate attenzione che le immagini riportate differiscono leggermente dal prodotto che vi verrà consegnato.
Le dimensioni del display sono tali che lo rendono ad esempio particolarmente adatto per realizzare ad orologi da polso, piccoli dispositivi medici elettronici, o sistemi wearable.
Per ora mostrerò come visualizzare caratteri e immagini, lascerò a voi gli ulteriori sviluppi.
Il driver che pilota il display è un SSD1306, tensione di alimentazione dai 3,3V ai 6V circa.
Il pilotaggio avviene utilizzando solo due pin I/O
Ma cosa è il protocollo SPI?“
Come probabilmente saprete per rendere semplice il trasferimento di informazioni tra sensori e microcontrollori sono stati realizzati due tipologie di protocolli: I2C (Inter-Integrated Circuit) e SPI (Serial Peripheral Interface). Le librerie di arduinio permettono di utilizzare questi protocolli con estrema facilità.
In fase progettuale la scelta del protocollo dipende dal tipo di dispositivo che si vuole utilizzare. Sicuramente potrete trovare in commercio dispositivi che permettono di utilizzare entrambi i protocolli ma è più comune trovare dispositivi che supportano un solo standard.
Non mi dilungherò in questa fase sui pregi e difetti dell’uno o dell’altro protocollo, sarà oggetto di un futuro articolo (già in cantiere) vi dico solamente che il vantaggio principale di I2C e che richiede solamente due linee, una di clock e una linea unica per i dati utilizzata sia come input che come output, per tutti i dispositivi I2C collegati al microcontrollore in cascata, quindi solo due linee a cui collegherete tutti i dispositivi I2C, però la velocità di trasmissione dei dati è inferiore a quella del protocollo SPI, nell’I2C i dati possono viaggiare solo in una direzione alla volta, ciò che non accade nell’SPI.
Nell’SPI i dati possono viaggiare ad una velocità maggiore le linee di input e di output sono separate per cui potrete inviare e ricevere dati contemporaneamente, per contro l’utilizzo di dispositivi SPI richiede una linea di connessione in più che permette di selezionare da parte del master SPI, nel nostro caso Arduino, il dispositivo che si desidera utilizzare.
Vedremo più avanti, con specifici tutorial, la differenza precisa tra questi due protocolli di comunicazione.

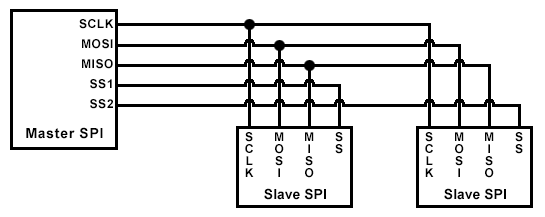

SPI dispone di due linee separate per l’input identificata con la sigla MOSI e per l’output identificata con la sigla MISO ed una linea per il clock. A queste tre linee vengono collegati uno o più slave e questi vengono selezionati dal master SPI attraverso la linea Slave Select (SS). Il disegno che segue chiarisce meglio quanto appena detto.
Partiamo con la sperimentazione

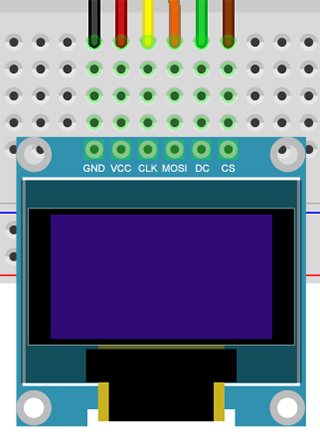

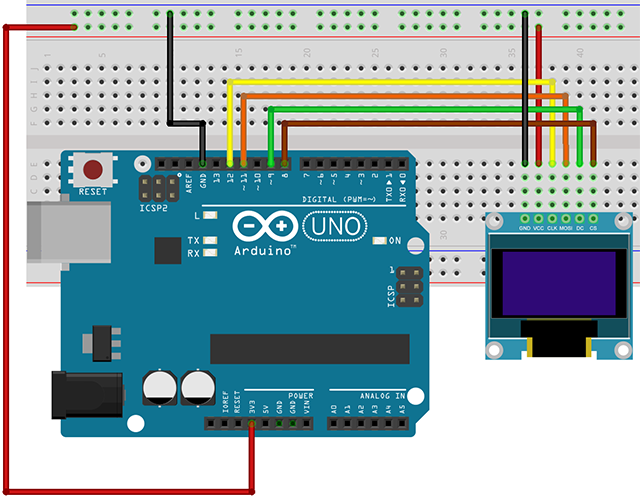

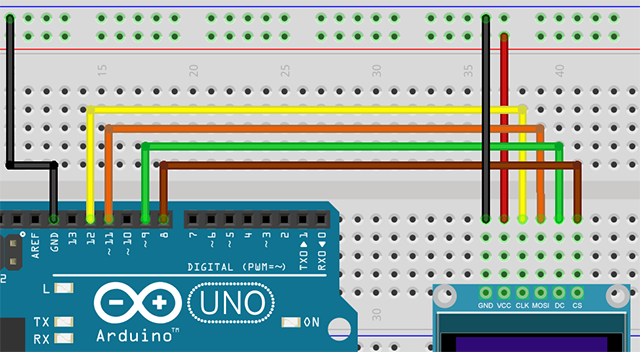

Schema di collegamento
la corrispondenza di collegamento display -> Arduino è la seguente:

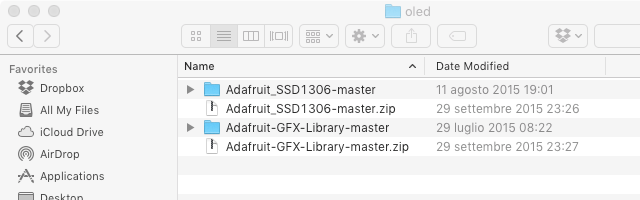

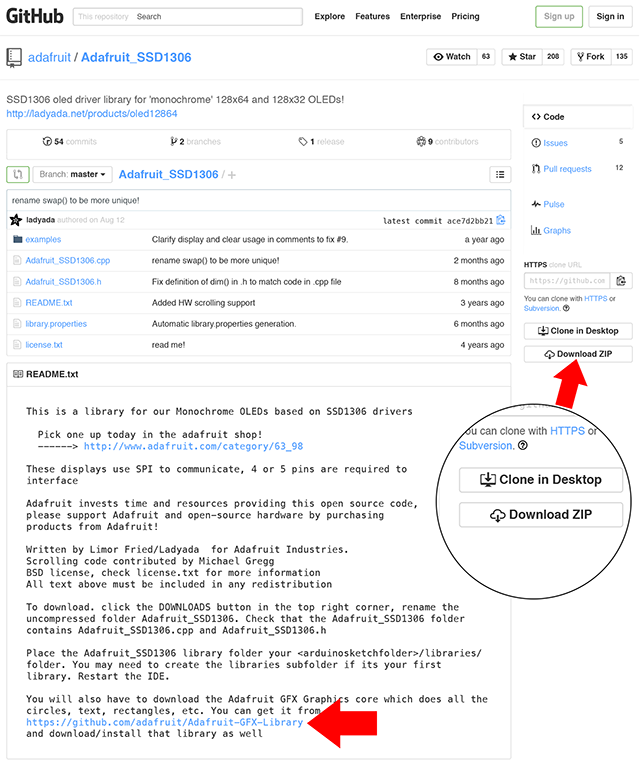

Nella pagina di riferimento, su GitHub trovate il link alla libreria Adafruit-GFX che deve essere anch’essa prelevata, anche in questo caso click su “Download Zip” per scaricare la libreria

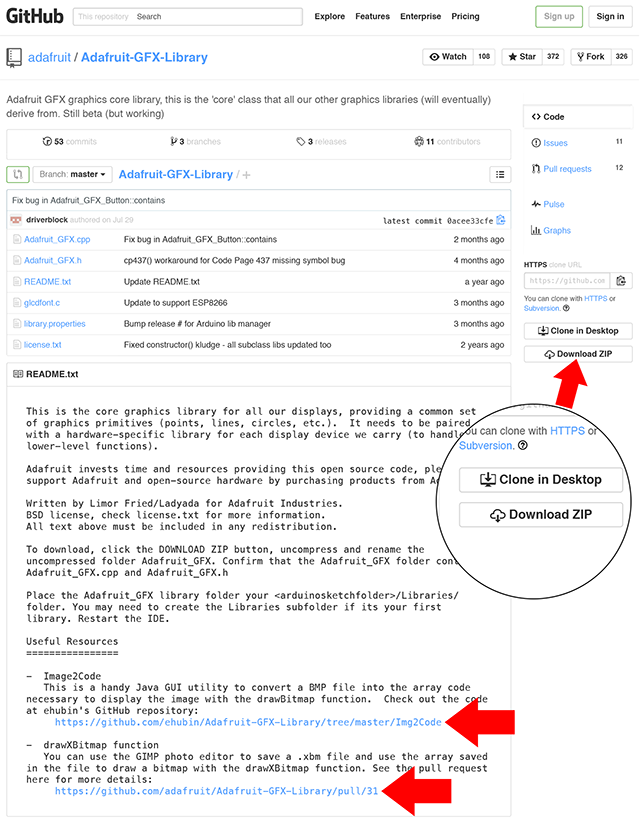

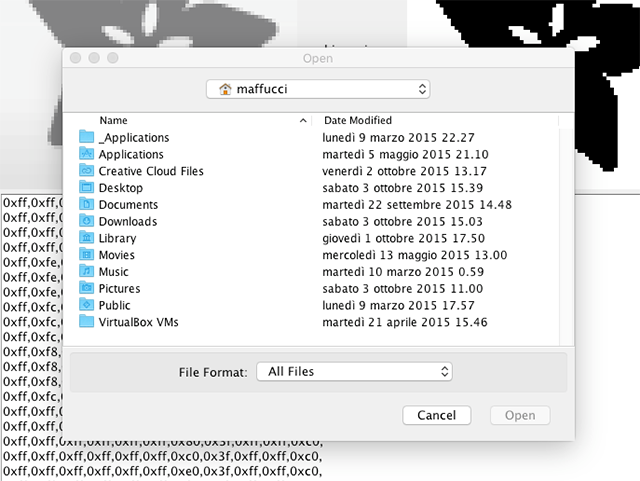

Nella pagina di riferimento della libreria GFX trovate due risorse utili per la conversione di un immagine BMP in codice esadecimale, saranno utilizzeremo durante questo tutorial.

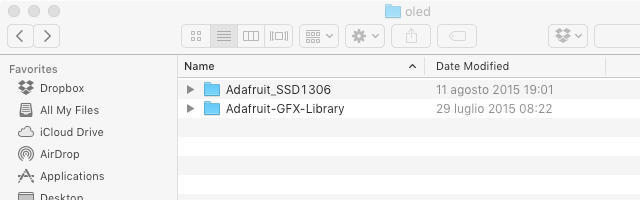

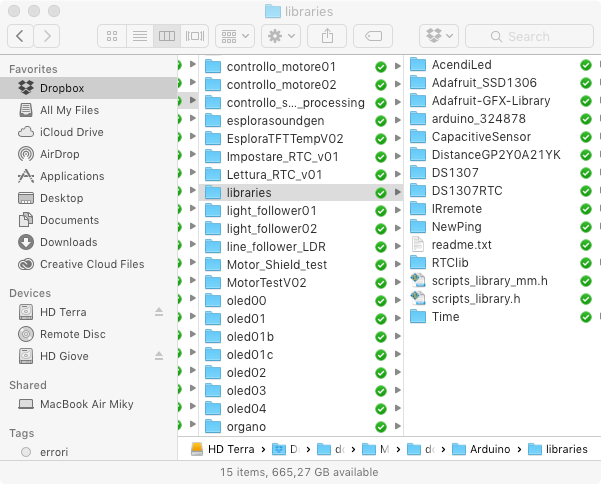

Spostiamo le librerie nella cartella “libraries” di Arduino e riavviamo l’IDE

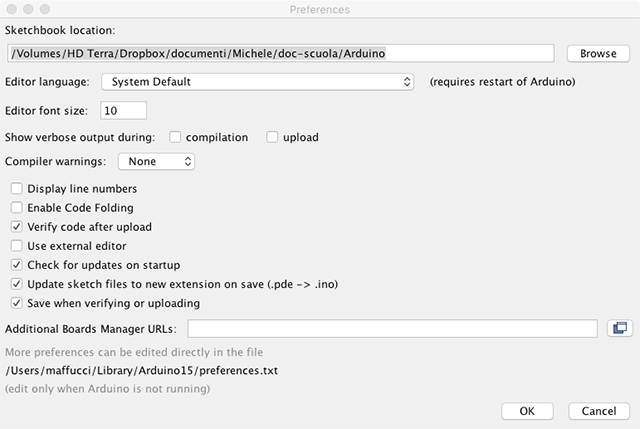

Se non ricordate dove è allocata la vostra libraries di Arduino, aprite l’IDE: File -> Preferences
Il percorso della cartella in cui sono memorizzati i vostri sketch è indicata in “Sketchbook location” in essa troverete anche la cartella libraries
Passo 4

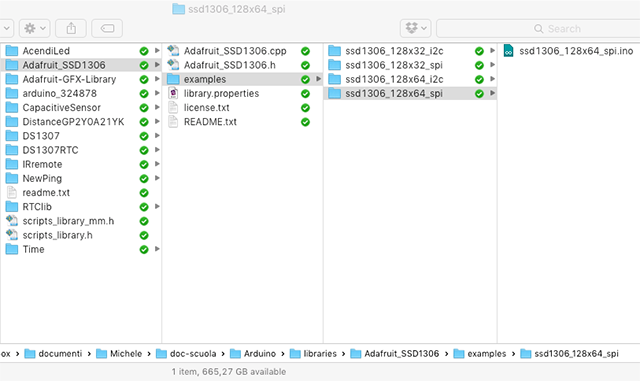

Nella cartella Adafruit_SSD1306 trovate la cartella examples
Passo 5
Selezionate l’esempio corrispondente al vostro display, nel mio caso ssd1306_128x64_spi
Il codice che segue vi permetterà di visualizzare a centro display il testo “Salve mondo”:
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
// visualizzazione di un testo su display OLED
// Prof. Michele Maffucci
// 02.10.15
// utilizzo di dispositivo SPI
// dispositivo -> Arduino
#define OLED_MOSI 11
#define OLED_CLK 12
#define OLED_DC 9
#define OLED_CS 8
#define OLED_RESET 10
Adafruit_SSD1306 display(OLED_MOSI, OLED_CLK, OLED_DC, OLED_RESET, OLED_CS);
// viene controllato se stiamo utilizzando esattamente un display a 64 righe
#if (SSD1306_LCDHEIGHT != 64)
#error("Assolutamente non corretto! Per favore correggi Adafruit_SSD1306.h!");
#endif
void setup() {
Serial.begin(9600);
// per default by default viene impostata una tensione ionterna di 3.3V
display.begin(SSD1306_SWITCHCAPVCC);
// cancelliamo lo schermo
display.clearDisplay();
// impostiamo il colore a bianco (in questo tipo di dsiplay possimo impostare solo bianco e nero)
display.setTextColor(WHITE);
// fissiamo la dimensione del testo
display.setTextSize(1);
// posizioniamo il cursore nella posizione x: 35; y: 32
display.setCursor(32,32);
// stampiamo su display il messaggio
display.print("Salve mondo");
// abilitiamo il display alla visualizzazione
display.display();
}
void loop() {
// loop vuoto
}
Passo 6
Vediamo ora come muovere un testo sullo schermo, faremo oscillare il testo “Salve mondo” dall’alto verso il basso”
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
// visualizzazione di un testo in movimento su display OLED
// Prof. Michele Maffucci
// 02.10.15
// utilizzo di dispositivo SPI
// dispositivo -> Arduino
#define OLED_MOSI 11
#define OLED_CLK 12
#define OLED_DC 9
#define OLED_CS 8
#define OLED_RESET 10
Adafruit_SSD1306 display(OLED_MOSI, OLED_CLK, OLED_DC, OLED_RESET, OLED_CS);
// viene controllato se stiamo utilizzando esattamente un display a 64 righe
#if (SSD1306_LCDHEIGHT != 64)
#error("Assolutamente non corretto! Per favore correggi Adafruit_SSD1306.h!");
#endif
void setup() {
Serial.begin(9600);
// per default by default viene impostata una tensione ionterna di 3.3V
display.begin(SSD1306_SWITCHCAPVCC);
// cancelliamo lo schermo
display.clearDisplay();
// impostiamo il colore a bianco (in questo tipo di dsiplay possimo impostare solo bianco e nero)
display.setTextColor(WHITE);
// fissiamo la dimensione del testo
display.setTextSize(1);
}
void loop() {
// movimento verso il basso
for (int i = 0; i < 56; i++) {
// incrementiamo la coordinata i (coordinata y)
// fino a quando i < 56
// Viene fissata la coordinata x
// per far scorrere il testo sulla stessa colonna
display.setCursor(32, i);
display.print("Salve mondo");
display.display();
display.clearDisplay();
}
// movimento verso l'alto
for (int i = 56; i > 0; i--) {
// decrementiamo la coordinata i (coordinata y)
// fino a quando i > 0
// Viene fissata la coordinata x
// per far scorrere il testo sulla stessa colonna
display.setCursor(32, i);
display.print("Salve mondo");
display.display();
display.clearDisplay();
}
}
Come specificato nei commenti per consentire il movimento sulla verticale incrementiamo e decrementiamo la coordinata y della funzione display.setCursor(x, y);
Passo 7
Vediamo ora come visualizzare un’immagine sul display.
Per effettuare questa conversione, come detto in precedenza è necessario convertire un’immagine bitmap in un array di codici esadecimali che verranno inseriti come matrice all’interno dello sketch Arduino, questo tipo di conversione potete effettuarla in diversi modi, per gli utenti Windows esiste l’utilissimo programma: LCD Assistant che vi permetterà di convertire immagini adatte per un gran numero di tipi di display.
Il programma genera un file che può essere utilizzato con qualsiasi compilatore C per AVR, ARM, PIC, 8051 e molti altri.
Poiché sono utente Mac ho utilizzato l’applicazione Java Img2Code che trovate seguendo il link da cui avete prelevato Adafruit-GFX-Library
Al fondo della pagina trovate il link al programma java Img2Code

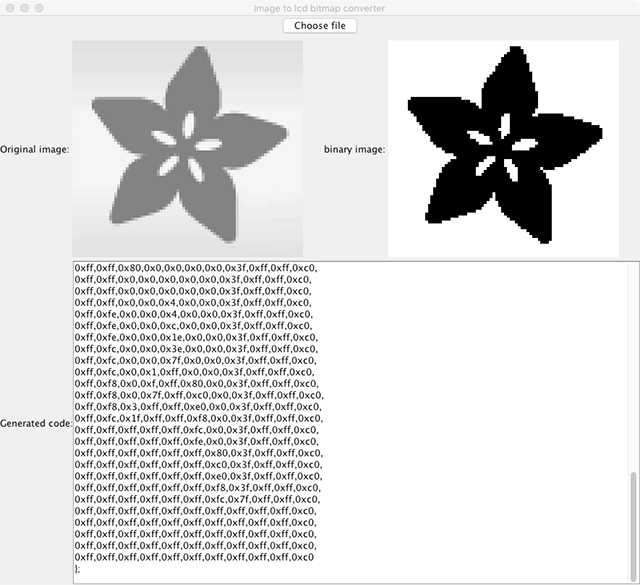

(Per chi volesse provate trovate sempre nella stessa pagina trovate un link ad un plug-in di GIMP)

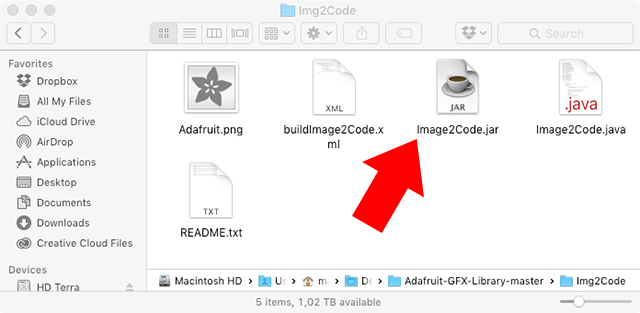

scaricate sul vostro computer e fate doppio click su: Image2Code.jar
Create la vostra immagine, che ovviamente deve essere di dimensione non superiore a 128×64

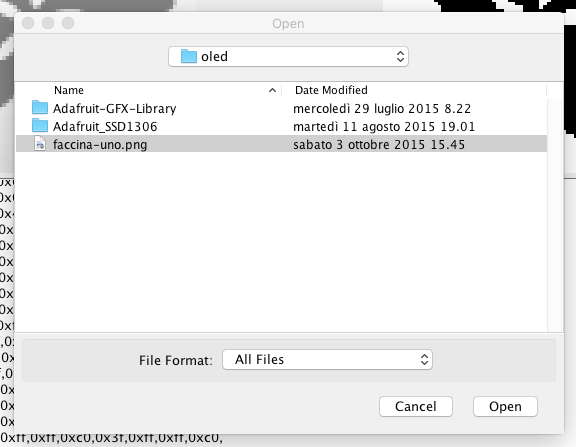

Dal programma Image2Code.jar click sul pulsante “Choose file”

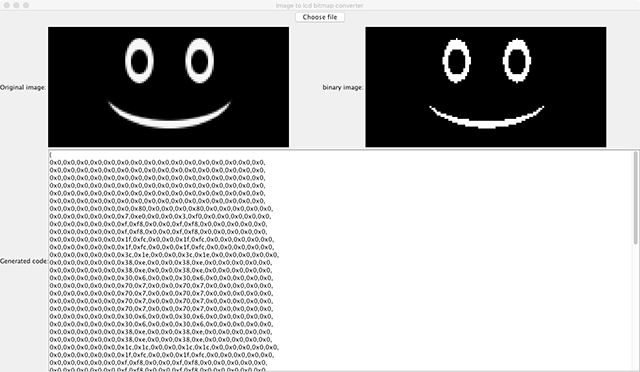

Selezionate il codice esadecimale generato e inseritelo all’interno dell’array a cui abbiamo dato il nome faccinaUno così come potete visualizzare nel codice
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
// visualizzazione di un bitmap su display OLED
// Prof. Michele Maffucci
// 02.10.15
// utilizzo di dispositivo SPI
// dispositivo -> Arduino
#define OLED_MOSI 11
#define OLED_CLK 12
#define OLED_DC 9
#define OLED_CS 8
#define OLED_RESET 10
Adafruit_SSD1306 display(OLED_MOSI, OLED_CLK, OLED_DC, OLED_RESET, OLED_CS);
// array dell'immagine convertita
const unsigned char PROGMEM faccinaUno [] =
{
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1,0xc0,0x0,0x0,0x1,0xc0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x7,0xf0,0x0,0x0,0x7,0xf0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0xf,0xf8,0x0,0x0,0xf,0xf8,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0xf,0xf8,0x0,0x0,0xf,0xf8,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1f,0xfc,0x0,0x0,0x1f,0xfc,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1f,0xfc,0x0,0x0,0x1f,0xfc,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x3c,0x1e,0x0,0x0,0x3c,0x1e,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x38,0xe,0x0,0x0,0x38,0xe,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x38,0xe,0x0,0x0,0x38,0xe,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x70,0x6,0x0,0x0,0x30,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x70,0x7,0x0,0x0,0x70,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x70,0x7,0x0,0x0,0x70,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x70,0x7,0x0,0x0,0x70,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x70,0x7,0x0,0x0,0x70,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x70,0x6,0x0,0x0,0x30,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x30,0x6,0x0,0x0,0x30,0x6,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x38,0xe,0x0,0x0,0x38,0xe,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x38,0xe,0x0,0x0,0x38,0xe,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1c,0x1c,0x0,0x0,0x1c,0x1c,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1f,0xfc,0x0,0x0,0x1f,0xfc,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0xf,0xf8,0x0,0x0,0xf,0xf8,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0xf,0xf8,0x0,0x0,0xf,0xf8,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x7,0xf0,0x0,0x0,0x7,0xf0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1,0xc0,0x0,0x0,0x1,0xc0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x20,0x0,0x0,0x0,0x0,0x0,0x0,0x2,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x18,0x0,0x0,0x0,0x0,0x0,0x0,0xc,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0xe,0x0,0x0,0x0,0x0,0x0,0x0,0x38,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x7,0x80,0x0,0x0,0x0,0x0,0x0,0xf0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x3,0xe0,0x0,0x0,0x0,0x0,0x3,0xe0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0xfc,0x0,0x0,0x0,0x0,0x1f,0x80,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x7f,0xc0,0x0,0x0,0x1,0xff,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1f,0xfe,0x0,0x0,0x3f,0xfc,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x3,0xff,0xff,0xff,0xff,0xe0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x7f,0xff,0xff,0xff,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x7,0xff,0xff,0xf0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0xf,0xf8,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0
};
// viene controllato se stiamo utilizzando esattamente un display a 64 righe
#if (SSD1306_LCDHEIGHT != 64)
#error("Assolutamente non corretto! Per favore correggi Adafruit_SSD1306.h!");
#endif
void setup() {
Serial.begin(9600);
// per default by default viene impostata una tensione ionterna di 3.3V
display.begin(SSD1306_SWITCHCAPVCC);
}
void loop() {
// cancelliamo lo schermo
display.clearDisplay();
// visualizziamo il bitmap di dimensione 128x64 px con nome: faccinaUno nella posizione (0,0) impostando il colore a bianco
display.drawBitmap(0, 0, faccinaUno, 128, 64, WHITE);
// attiviamo il display
display.display();
}
Passo 8
Nell’esempio ho utilizzato una immagine di dimensioni 128×64 ma ovviamente avrei potuto utilizzare immagini più piccole, come mostrato nel codice seguente in cui utilizzo il bitmap di dimensioni 48×48 px:
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
// visualizzazione di un bitmap su display OLED
// Prof. Michele Maffucci
// 02.10.15
// utilizzo di dispositivo SPI
// dispositivo -> Arduino
#define OLED_MOSI 11
#define OLED_CLK 12
#define OLED_DC 9
#define OLED_CS 8
#define OLED_RESET 10
Adafruit_SSD1306 display(OLED_MOSI, OLED_CLK, OLED_DC, OLED_RESET, OLED_CS);
// array dell'immagine convertita
const unsigned char PROGMEM faccinaUno [] =
{
0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x3f,0xfc,0x0,0x0,
0x0,0x1,0xff,0xff,0x80,0x0,
0x0,0x7,0xff,0xff,0xe0,0x0,
0x0,0x1f,0xff,0xff,0xf8,0x0,
0x0,0x3f,0xff,0xff,0xfc,0x0,
0x0,0x7f,0xff,0xff,0xfe,0x0,
0x0,0xff,0xff,0xff,0xff,0x0,
0x1,0xff,0xff,0xff,0xff,0x80,
0x3,0xff,0xff,0xff,0xff,0xc0,
0x7,0xff,0x3f,0xfc,0xff,0xc0,
0x7,0xfe,0x1f,0xf8,0x7f,0xe0,
0xf,0xfc,0xf,0xf0,0x3f,0xf0,
0xf,0xfc,0xf,0xf0,0x3f,0xf0,
0x1f,0xfc,0xf,0xf0,0x3f,0xf8,
0x1f,0xfc,0xf,0xf0,0x3f,0xf8,
0x1f,0xfc,0xf,0xf0,0x3f,0xf8,
0x3f,0xfc,0xf,0xf0,0x3f,0xfc,
0x3f,0xfe,0x1f,0xf8,0x7f,0xfc,
0x3f,0xff,0x3f,0xfc,0xff,0xfc,
0x3f,0xff,0xff,0xff,0xff,0xfc,
0x3f,0xff,0xff,0xff,0xff,0xfc,
0x3f,0xff,0xff,0xff,0xff,0xfc,
0x3f,0xff,0xff,0xff,0xff,0xfc,
0x3f,0xff,0xff,0xff,0xff,0xfc,
0x3f,0xff,0xff,0xff,0xff,0xfc,
0x3f,0xe7,0xff,0xff,0xe7,0xfc,
0x3f,0xcf,0xff,0xff,0xf3,0xfc,
0x3f,0x9f,0xff,0xff,0xf9,0xfc,
0x1e,0xf,0xff,0xff,0xf0,0x78,
0x1f,0xcf,0xff,0xff,0xf3,0xf8,
0x1f,0xe7,0xff,0xff,0xe7,0xf8,
0xf,0xf3,0xff,0xff,0xcf,0xf0,
0xf,0xf9,0xff,0xff,0x9f,0xf0,
0x7,0xfc,0x7f,0xfe,0x1f,0xe0,
0x3,0xfe,0x1f,0xf8,0x7f,0xc0,
0x3,0xff,0x0,0x0,0xff,0xc0,
0x1,0xff,0xc0,0x3,0xff,0x80,
0x0,0xff,0xfc,0x3f,0xff,0x0,
0x0,0x7f,0xff,0xff,0xfe,0x0,
0x0,0x3f,0xff,0xff,0xfc,0x0,
0x0,0x1f,0xff,0xff,0xf8,0x0,
0x0,0x7,0xff,0xff,0xe0,0x0,
0x0,0x1,0xff,0xff,0x80,0x0,
0x0,0x0,0x3f,0xfc,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0
};
// viene controllato se stiamo utilizzando esattamente un display a 64 righe
#if (SSD1306_LCDHEIGHT != 64)
#error("Assolutamente non corretto! Per favore correggi Adafruit_SSD1306.h!");
#endif
void setup() {
Serial.begin(9600);
// per default by default viene impostata una tensione ionterna di 3.3V
display.begin(SSD1306_SWITCHCAPVCC);
}
void loop() {
// cancelliamo lo schermo
display.clearDisplay();
// visualizziamo il bitmap di dimensione 128x64 px con nome: faccinaUno nella posizione (40,8) impostando il colore a bianco
display.drawBitmap(40, 8, faccinaUno, 48, 48, WHITE);
// attiviamo il display
display.display();
}
Passo 9
Vediamo ora come visualizzare in sequenza tre immagini differenti.
Il procedimento è molto semplice, e sufficiente inserire gli array corrispondenti al bitmap che si intendono utilizzare.
Nell’esempio che segue ho utilizzato tre immagini:
Ho utilizzato i tre array con nome: faccinaUno, faccinaDue, faccinaTre
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
// visualizzazione tre bitmap in sequenza su display OLED
// Prof. Michele Maffucci
// 02.10.15
// utilizzo di dispositivo SPI
// dispositivo -> Arduino
#define OLED_MOSI 11
#define OLED_CLK 12
#define OLED_DC 9
#define OLED_CS 8
#define OLED_RESET 10
Adafruit_SSD1306 display(OLED_MOSI, OLED_CLK, OLED_DC, OLED_RESET, OLED_CS);
// array dell'immagine convertita
const unsigned char PROGMEM faccinaUno [] =
{
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1,0xc0,0x0,0x0,0x1,0xc0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x7,0xf0,0x0,0x0,0x7,0xf0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0xf,0xf8,0x0,0x0,0xf,0xf8,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0xf,0xf8,0x0,0x0,0xf,0xf8,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1f,0xfc,0x0,0x0,0x1f,0xfc,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1f,0xfc,0x0,0x0,0x1f,0xfc,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x3c,0x1e,0x0,0x0,0x3c,0x1e,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x38,0xe,0x0,0x0,0x38,0xe,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x38,0xe,0x0,0x0,0x38,0xe,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x70,0x6,0x0,0x0,0x30,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x70,0x7,0x0,0x0,0x70,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x70,0x7,0x0,0x0,0x70,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x70,0x7,0x0,0x0,0x70,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x70,0x7,0x0,0x0,0x70,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x70,0x6,0x0,0x0,0x30,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x30,0x6,0x0,0x0,0x30,0x6,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x38,0xe,0x0,0x0,0x38,0xe,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x38,0xe,0x0,0x0,0x38,0xe,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1c,0x1c,0x0,0x0,0x1c,0x1c,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1f,0xfc,0x0,0x0,0x1f,0xfc,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0xf,0xf8,0x0,0x0,0xf,0xf8,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0xf,0xf8,0x0,0x0,0xf,0xf8,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x7,0xf0,0x0,0x0,0x7,0xf0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1,0xc0,0x0,0x0,0x1,0xc0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x20,0x0,0x0,0x0,0x0,0x0,0x0,0x2,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x18,0x0,0x0,0x0,0x0,0x0,0x0,0xc,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0xe,0x0,0x0,0x0,0x0,0x0,0x0,0x38,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x7,0x80,0x0,0x0,0x0,0x0,0x0,0xf0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x3,0xe0,0x0,0x0,0x0,0x0,0x3,0xe0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0xfc,0x0,0x0,0x0,0x0,0x1f,0x80,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x7f,0xc0,0x0,0x0,0x1,0xff,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1f,0xfe,0x0,0x0,0x3f,0xfc,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x3,0xff,0xff,0xff,0xff,0xe0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x7f,0xff,0xff,0xff,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x7,0xff,0xff,0xf0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0xf,0xf8,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0
};
const unsigned char PROGMEM faccinaDue [] =
{
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x1,0xc0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x7,0xf0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0xf,0xf8,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0xf,0xf8,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x1f,0xfc,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x1f,0xfc,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x3c,0x1e,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x38,0xe,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1c,0x0,0x0,0x0,0x38,0xe,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x3e,0x0,0x0,0x0,0x30,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x3f,0x80,0x0,0x0,0x70,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x3f,0xc0,0x0,0x0,0x70,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0xf,0xf0,0x0,0x0,0x70,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x7,0xf8,0x0,0x0,0x70,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1,0xfe,0x0,0x0,0x30,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0xff,0x0,0x0,0x30,0x6,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x7f,0x80,0x0,0x38,0xe,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x1f,0x0,0x0,0x38,0xe,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0xe,0x0,0x0,0x1c,0x1c,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x1f,0xfc,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0xf,0xf8,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0xf,0xf8,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x7,0xf0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x1,0xc0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x40,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x20,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x10,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x1c,0x0,0x0,0x0,0x0,0x0,0x0,0x2,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0xe,0x0,0x0,0x0,0x0,0x0,0x0,0xc,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x7,0x0,0x0,0x0,0x0,0x0,0x0,0x38,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x3,0xc0,0x0,0x0,0x0,0x0,0x0,0xf0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x1,0xf0,0x0,0x0,0x0,0x0,0x3,0xe0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x7e,0x0,0x0,0x0,0x0,0x1f,0x80,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x3f,0xe0,0x0,0x0,0x1,0xff,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0xf,0xfe,0x0,0x0,0x3f,0xf8,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x3,0xff,0xff,0xff,0xff,0xe0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x7f,0xff,0xff,0xff,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x7,0xff,0xff,0xf0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0xf,0xf8,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0
};
const unsigned char PROGMEM faccinaTre [] =
{
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1,0xc0,0x0,0x0,0x1,0xc0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x7,0xf0,0x0,0x0,0x7,0xf0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0xf,0xf8,0x0,0x0,0xf,0xf8,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0xf,0xf8,0x0,0x0,0xf,0xf8,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1f,0xfc,0x0,0x0,0x1f,0xfc,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1f,0xfc,0x0,0x0,0x1f,0xfc,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x3c,0x1e,0x0,0x0,0x3c,0x1e,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x38,0xe,0x0,0x0,0x38,0xe,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x38,0xe,0x0,0x0,0x38,0xe,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x70,0x6,0x0,0x0,0x30,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x70,0x7,0x0,0x0,0x70,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x70,0x7,0x0,0x0,0x70,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x70,0x7,0x0,0x0,0x70,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x70,0x7,0x0,0x0,0x70,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x70,0x6,0x0,0x0,0x30,0x7,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x30,0x6,0x0,0x0,0x30,0x6,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x38,0xe,0x0,0x0,0x38,0xe,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x38,0xe,0x0,0x0,0x38,0xe,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1c,0x1c,0x0,0x0,0x1c,0x1c,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1f,0xfc,0x0,0x0,0x1f,0xfc,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0xf,0xf8,0x0,0x0,0xf,0xf8,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0xf,0xf8,0x0,0x0,0xf,0xf8,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x7,0xf0,0x0,0x0,0x7,0xf0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1,0xc0,0x0,0x0,0x1,0xc0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x20,0x0,0x0,0x0,0x0,0x0,0x0,0x2,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x18,0x0,0x0,0x0,0x0,0x0,0x0,0xc,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0xe,0x0,0x0,0x0,0x0,0x0,0x0,0x38,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x7,0x80,0x0,0x0,0x0,0x0,0x0,0xf0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x3,0xe0,0x0,0x0,0x0,0x0,0x3,0xe0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0xfc,0x0,0x0,0x0,0x0,0x1f,0x80,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x7f,0xe0,0x0,0x0,0x3,0xff,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x1f,0xff,0xc0,0x1,0xff,0xfc,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x3,0xff,0xff,0xff,0xff,0xe0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x7f,0xff,0xff,0xff,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x1f,0xff,0xff,0xfc,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x1f,0xff,0xff,0xf8,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0xf,0xff,0xff,0xf0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x7,0xff,0xff,0xe0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x7,0xff,0xff,0xe0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x3,0xff,0xff,0xc0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0xff,0xff,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x7f,0xfe,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x1f,0xf8,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x3,0xc0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0
};
// viene controllato se stiamo utilizzando esattamente un display a 64 righe
#if (SSD1306_LCDHEIGHT != 64)
#error("Assolutamente non corretto! Per favore correggi Adafruit_SSD1306.h!");
#endif
void setup() {
Serial.begin(9600);
// per default by default viene impostata una tensione ionterna di 3.3V
display.begin(SSD1306_SWITCHCAPVCC);
}
void loop() {
// cancelliamo lo schermo
display.clearDisplay();
// visualizziamo il bitmap di dimensione 128x64 px con nome: faccinaUno nella posizione (0,0) impostando il colore a bianco
display.drawBitmap(0, 0, faccinaUno, 128, 64, WHITE);
// attiviamo il display
display.display();
//Manteniamo persistente l'immagine per 1 secondo
delay(1000);
// cancelliamo lo schermo
display.clearDisplay();
// visualizziamo il bitmap di dimensione 128x64 px con nome: faccinaDue nella posizione (0,0) impostando il colore a bianco
display.drawBitmap(0, 0, faccinaDue, 128, 64, WHITE);
display.display();
//Manteniamo persistente l'immagine per 1 secondo
delay(1000);
// cancelliamo lo schermo
display.clearDisplay();
// visualizziamo il bitmap di dimensione 128x64 px con nome: faccinaTre nella posizione (0,0) impostando il colore a bianco
display.drawBitmap(0, 0, faccinaTre, 128, 64, WHITE);
display.display();
//Manteniamo persistente l'immagine per 1 secondo
delay(1000);
}
Passo 10
Vediamo ora come muovere un’immagine su schermo, utilizzeremo una tecnica simile a quanto visto nel secondo sketch di questo tutorial.
Muoviamo da sinistra verso destra l’immagine:
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
// movimento di un bitmap su display OLED
// Prof. Michele Maffucci
// 02.10.15
// utilizzo di dispositivo SPI
// dispositivo -> Arduino
#define OLED_MOSI 11
#define OLED_CLK 12
#define OLED_DC 9
#define OLED_CS 8
#define OLED_RESET 10
Adafruit_SSD1306 display(OLED_MOSI, OLED_CLK, OLED_DC, OLED_RESET, OLED_CS);
// array dell'immagine convertita
const unsigned char PROGMEM faccinaUno [] =
{
0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x3f,0xfc,0x0,0x0,
0x0,0x1,0xff,0xff,0x80,0x0,
0x0,0x7,0xff,0xff,0xe0,0x0,
0x0,0x1f,0xff,0xff,0xf8,0x0,
0x0,0x3f,0xff,0xff,0xfc,0x0,
0x0,0x7f,0xff,0xff,0xfe,0x0,
0x0,0xff,0xff,0xff,0xff,0x0,
0x1,0xff,0xff,0xff,0xff,0x80,
0x3,0xff,0xff,0xff,0xff,0xc0,
0x7,0xff,0x3f,0xfc,0xff,0xc0,
0x7,0xfe,0x1f,0xf8,0x7f,0xe0,
0xf,0xfc,0xf,0xf0,0x3f,0xf0,
0xf,0xfc,0xf,0xf0,0x3f,0xf0,
0x1f,0xfc,0xf,0xf0,0x3f,0xf8,
0x1f,0xfc,0xf,0xf0,0x3f,0xf8,
0x1f,0xfc,0xf,0xf0,0x3f,0xf8,
0x3f,0xfc,0xf,0xf0,0x3f,0xfc,
0x3f,0xfe,0x1f,0xf8,0x7f,0xfc,
0x3f,0xff,0x3f,0xfc,0xff,0xfc,
0x3f,0xff,0xff,0xff,0xff,0xfc,
0x3f,0xff,0xff,0xff,0xff,0xfc,
0x3f,0xff,0xff,0xff,0xff,0xfc,
0x3f,0xff,0xff,0xff,0xff,0xfc,
0x3f,0xff,0xff,0xff,0xff,0xfc,
0x3f,0xff,0xff,0xff,0xff,0xfc,
0x3f,0xe7,0xff,0xff,0xe7,0xfc,
0x3f,0xcf,0xff,0xff,0xf3,0xfc,
0x3f,0x9f,0xff,0xff,0xf9,0xfc,
0x1e,0xf,0xff,0xff,0xf0,0x78,
0x1f,0xcf,0xff,0xff,0xf3,0xf8,
0x1f,0xe7,0xff,0xff,0xe7,0xf8,
0xf,0xf3,0xff,0xff,0xcf,0xf0,
0xf,0xf9,0xff,0xff,0x9f,0xf0,
0x7,0xfc,0x7f,0xfe,0x1f,0xe0,
0x3,0xfe,0x1f,0xf8,0x7f,0xc0,
0x3,0xff,0x0,0x0,0xff,0xc0,
0x1,0xff,0xc0,0x3,0xff,0x80,
0x0,0xff,0xfc,0x3f,0xff,0x0,
0x0,0x7f,0xff,0xff,0xfe,0x0,
0x0,0x3f,0xff,0xff,0xfc,0x0,
0x0,0x1f,0xff,0xff,0xf8,0x0,
0x0,0x7,0xff,0xff,0xe0,0x0,
0x0,0x1,0xff,0xff,0x80,0x0,
0x0,0x0,0x3f,0xfc,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0,
0x0,0x0,0x0,0x0,0x0,0x0
};
// viene controllato se stiamo utilizzando esattamente un display a 64 righe
#if (SSD1306_LCDHEIGHT != 64)
#error("Assolutamente non corretto! Per favore correggi Adafruit_SSD1306.h!");
#endif
void setup() {
Serial.begin(9600);
// per default by default viene impostata una tensione ionterna di 3.3V
display.begin(SSD1306_SWITCHCAPVCC);
}
void loop() {
// cancelliamo lo schermo
display.clearDisplay();
// partendo dalla posizione (0,8) spostiamo da sinistra verso destra
// l'immagine di dimensione 48x48 px con nome: faccinaUno fino alla coordinata (48,8)
// movimento da SX a DX
for (int i = 0; i < 80; i++){
display.drawBitmap(i, 8, faccinaUno, 48, 48, WHITE);
// attiviamo il display
display.display();
// cancelliamo lo schermo
display.clearDisplay();
}
// movimento da DX a SX
for (int i = 80; i > 0 ; i--){
display.drawBitmap(i, 8, faccinaUno, 48, 48, WHITE);
// attiviamo il display
display.display();
// cancelliamo lo schermo
display.clearDisplay();
}
}
Inserisco una lezione sull’uso dei display a 7 segmenti che recentemente ho realizzato con una mia classe 5′, lo scopo è quello di comprendere meglio l’uso dei cicli e il conteggio ed incominciare a capire come creare le librerie.
Mi limiterò ad utilizzare un solo display è questo verrà utilizzato per contare da 0 a 9, dopo di che verrà utilizzato per visualizzare in sequenza solo i numeri pari e poi solo numeri dispari e poi cicli alternati di conteggi pari e dispari, ritengo un buon modo per allenarsi con condizioni e cicli.
Per ultimo illustrerò creare rapidamente una libreria da includere nel proprio codice.
Utilizzerò per questa lezione un display a 7 segmenti a catodo comune e la scelta non è dettata da motivi tecnici ma semplicemente perché nel magazzino della scuola ne abbiamo una scorta notevole 🙂
Innanzitutto vediamo di capire cosa è e come funziona un display a 7 segmenti.
Un display a 7 segmenti è tra i display più usati è realizzato da 7 segmenti ed ciascuno di essi è costituito da uno o più led disposti in modo da ottenere la disposizione indicata nelle figura che segue:
Il dispositivo è detto dual in line. I sette ingressi sono nominati con lelettere dell’alfabeto: a, b, c, d, e, f, g inoltre disponiamo di un’ilteriore ingresso nominato DP (Decimal Point).
Un display viene detto a catodo comune se i 7 catodi dei LED sono connessi insieme e i rispettivi anodi sono disponibili così come rappresentato nella figura che segue:
Un display viene detto ad anodo comune se i 7 anodi dei LED sono connessi insieme e i rispettivi catodi sono disponibili così come rappresentato nella figura che segue:
Per poter illuminare un segmento del display è necessario che il corrispondente LED venga attraversato da corrente, ovvero l’anodo deve risultare positivo rispetto al catodo. Ovviamente per limitare la quantità di corrente che attraversa ogni LED ad un valore tra i 10 e i 20 mA è indispensabile inserire una resistenza di limitazione.
Nel caso del display che dispongo, HDSP 5503, si ha per ogni singolo LED:
Inoltre sappiamo che la tensione di alimentazione è di 5V
Possiamo calcolare la resistenza da insierire in serie ad ogni LED:
Anche in questo caso non me ne vorrete se utilizzo una resistenza di valore un po’ più elevato, da [pmath size=12]180 Omega[/pmath] semplicemente perché ne dispongo di un gran numero, avrò una luminosità leggermente inferiore e sicuramente il display mi durerà un po’ di più.
