Nella mia esperienza come giovane studente, l’apprendimento pratico della teoria elettronica ha avuto inizio con l’uso di semplici blocchetti in cui erano inseriti componenti elettronici. Questi blocchetti venivano collegati tra loro mediante cavi dotati di connettori a coccodrillo o banana. Questo sistema, da giovanissimo studente, mi rendeva estremamente semplice la connessione con i puntali dei multimetri digitali, consentendo di realizzare senza sforzi collegamenti in serie e parallelo di resistori e di eseguire misurazioni della resistenza equivalente. Era altresì intuitivo inserire strumenti all’interno di un circuito per misurare correnti e tensioni.
Ricordo con affetto quella fase iniziale, un periodo in cui l’elettronica sembrava un magico puzzle da esplorare e comprendere. Con il tempo, la mia esperienza pratica si è evoluta: sono passato all’uso di breadboard, poi alle basette millefiori e, infine, alla progettazione e realizzazione di PCB.

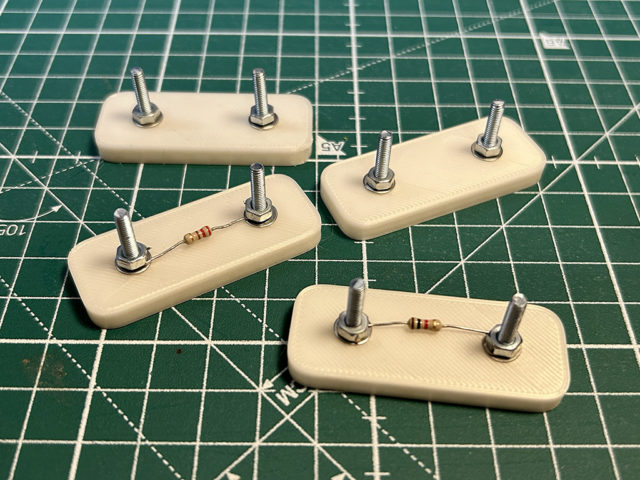

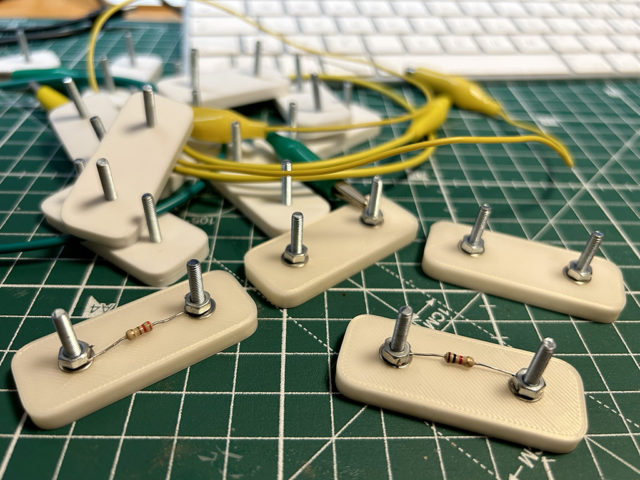

Tuttavia, recentemente, la mia attività di insegnamento è tornata a quei blocchetti iniziali un po’ per necessità pratica ed un po’ per la gestione di classi “particolari” da motivare. Mi è stato chiesto di ideare lezioni con un’attività di laboratorio della durata di non più di 45 minuti per classi di seconda superiore. Ho constatato che molti studenti non avevano mai avuto esperienza diretta con componenti elettronici o strumenti di misura. Da qui l’idea di reintrodurre l’approccio “manuale” e intuitivo delle mie origini. Ho pensato a blocchetti stampati in 3D in cui inserire i reofori dei resistori, fissati mediante viti e bulloni. Queste viti, estendendo i reofori, facilitano il collegamento con altri resistori mediante connettori a coccodrillo.
